Ограждающие конструкции удерживают от обрушения находящийся за ними грунтовый массив. К ним относятся подпорные стены (массивные и гибкие), «стены в грунте», шпунтовые ограждения (рис. 7.1).
Рис. 7.1. Подпорные стены и шпунтовые ограждения
Устойчивость ограждающих конструкций обеспечивается как за счет собственного веса, так и за счет анкеров и распорок.
Взаимодействие ограждающей конструкции с массивом грунта имеет сложный характер и зависит от жесткости конструкции, от ее смещений и прогибов. При абсолютно неподвижном состоянии массива грунта за подпорной стеной реализуется так называемое давление покоя. При смещении стены от массива грунта за подпорной стеной реализуется активное давление. При движении стены на удерживаемый ею массив грунта в нем реализуется пассивное давление. Графически эти три вида давления представляются в виде зависимости
, (7.1)
где u – перемещение (рис. 7.2)

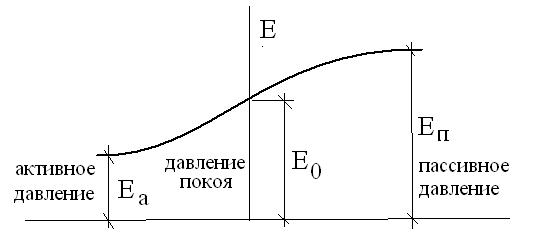

Рис. 7.2. Давления грунта на ограждающие конструкции
