Параметры АЦП

АЦП параллельного преобразования

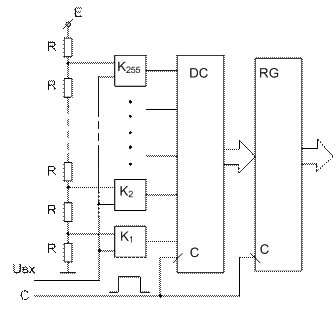

Рис. 14.6 8-и разрядный АЦП параллельного преобразования

Состав:

- резистивный (R. R…) делитель опорного напряжения (E);

- набор компараторов;

- дешифратор позиционного кода в 8-и разрядный двоичный;

- выходной буферный регистр – преобразователь в стандарт ТТД (КМОП или др.)

1. разрядность;

2. время преобразования-время от момента компарирования до появления на выходе кода;

3. шаг квантования DU = U_{вх ном} / 2^N-1;

Рис. 14.7 характеристика преобразования АЦП

4. интегральная и дифференциальная нелинейность

5. Максимальное входное напряжение

6. Энергетические характеристики (напряжения питания, ток потребления)

7. Выходное логическое напряжение
