Средства транспортировки

Автомобильные перевозки нефтепродуктов

Автоперевозки нефтепродуктов осуществляются в таре (бочках, канистрах, бидонах), а также в автомобильных цистернах.

Автомобильные цистерны классифицируют:

- по типу базового шасси: автомобили-цистерны, полуприцепы- цистерны, прицепы-цистерны;

- по виду транспортируемого продукта: для топлив, для масел, для мазутов и т.д.;

- по вместимости: малой (до 2 т); средней (2...5 т); большой (5...15 т); особо большой (более 15 т).

В качестве базовых шасси для автомобильных цистерн используют практически все выпускаемые промышленностью грузовые автомобили. Разделение автоцистерн по виду транспортируемого продукта обусловлено существенным различием свойств и недопустимостью даже незначительного их смешивания.

Градация автомобильных цистерн по вместимости соответствует классификации грузовых автомобилей по грузоподъемности.

В марках автоцистерн отражены сведения о типе базового шасси и вместимости цистерны. Примеры условных обозначений:

АЦ-4,2-130 - автомобиль-цистерна вместимостью 4,2 м3 на шасси автомобиля ЗИЛ-130;

ПЦ-5,6-817 - прицеп-цистерна вместимостью 5,6 м3 на шасси прицепа ГКБ-817;

ППЦ-16,3 - полуприцеп-цистерна вместимостью 16,3 м3.

Устройство и оборудование автоцистерн рассмотрим на примере автомобиля-цистерны АЦ-4,2-130 приведенной ниже.

где 1 - огнетушитель; 2 - шасси автомобиля ГАЗ-53 А; 3 - цистерна; 4 - крышка горловины; 5 - лестница; 6 - пенал для рукавов; 7 - отстойник с трубопроводом; 8 - электрооборудование; 9 – узел крепления цистерны; 10 - трубопровод гидравлической системы; 11 - табличка; 12 - цепь заземления; 13 – глушитель.

Он предназначен для транспортировки нефтепродуктов плотностью не более 860 кг/м3 с нефтебаз на склады автотранспортных, строительных и сельских предприятий.

Калиброванная цистерна эллиптической формы смонтирована на шасси автомобиля ЗИЛ-130. Она имеет горловину, отстойник и отсек, закрываемый двумя дверками. На крышке горловины расположены наливной люк, два дыхательных клапана, патрубок со штуцером для отвода паров, образующихся при наливе, и указатель уровня. Наливной люк в транспортном положении закрывают крышкой.

Цистерна оборудована двумя пеналами для хранения и транспортировки рукавов, противопожарными и заземляющими средствами, креплениями для шанцевого инструмента и принадлежностей, металлической площадкой и лестницей. На АЦ-4,2-130 устанавливают самовсасывающий вихревой насос СВН-80.

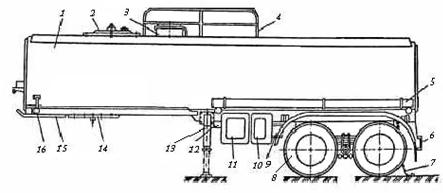

Полуприцепы-цистерны не имеют собственного двигателя. Их устройство рассмотрим на примере ППЦ-16,3.

Где 1- корпус цистерны; 2 - крышка компенсационной емкости; 3 - наливная горловина; 4 - поручень; 5 - пенал; 6 - бампер; 7 - цепь заземления; 8 - тележка, 9 - запасное колесо; 10,11 - шкафы для оборудования; 12 - ящик ЗИП; 13 - опорное устройство; 14 - опорная плита; 15 - плита наката; 16 – световозвращатель.

Она предназначена для транспортировки и кратковременного хранения светлых нефтепродуктов. Они транспортируются с помощью специальных тягачей (например, КамАЗ-5410).

Специальное оборудование смонтировано на шасси полуприцепа ОдАЗ-9370 и состоит: из цистерны с горловинами, лестницей, поручнем, пеналами, ящиком запчастей и принадлежностей; технологического оборудования, расположенного в боковом шкафу и включающего в себя систему трубопроводов и запорной арматуры; электрооборудования, а также средств контроля и дистанционного управления узлами полуприцепов-цистерн. Кроме того, в состав дополнительного оборудования, размещаемого в боковом шкафу, входят фильтр тонкой очистки топлива, два счетчика жидкости, раздаточные рукава, намотанные на барабаны и раздаточные краны.

Достоинствами автомобильного транспорта нефтегрузов являются:

1) большая маневренность;

2) быстрота доставки;

3) возможность завоза грузов в пункты, значительно удаленные от водных путей или железной дороги;

4) всесезонность.

К его недостаткам относятся:

1) ограниченная вместимость цистерн;

2) относительно высокая стоимость перевозок;

3) наличие порожних обратных пробегов автоцистерн;

4) значительный расход топлива на собственные нужды.
