Типы реакторов для процессов в системе г-тв

Пенные реакторы

Движение фаз – противоток, перекрестный ток;

Режим перемешивания – полное смешение.

Через слой жидкости, находящейся на решетке, пропускают снизу вверх поток газа, с такой скоростью, чтобы создался взвешенный слой подвижной пены в виде движущихся пленок, струй и капель жидкости, перемешивающихся с пузырьками и струями газа.

Достоинство: высокая интенсивность, простота в конструкции, высокая селективность.

Недостатки: большие энергозатраты.

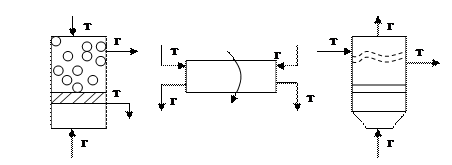

Рис.1 Рис.2 Рис.3

Рис.1. – противоточный реактор с парциальной загрузкой и выгрузкой материалов. С движущейся твердой фазой. Режимом перемешивания идеального вытеснения по обеим фазам.

Рис.2. – барабанный реактор с вращающимся корпусом. Движение фаз противоток, режим перемешивания по газовой фазе близок к идеальному вытеснению.

Рис.3. – реактор с кипящим слоем. Движение фаз – перекрестный ток; режим перемешивания близок к режиму полного смешения.
