I.4. Параллельная работа ТА




Частота в сети всегда постоянна и поддерживается совокупной работой АСР всех ТА. При медленном (плавном) изменении нагрузки частота вращения роторов всех турбин одинакова и распределение нагрузки между агрегатами зависит от характера протекания статической характеристики.

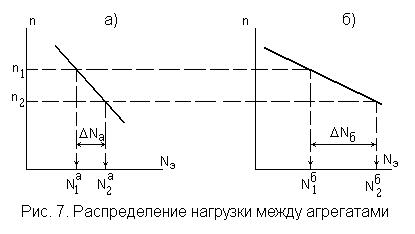

1. Пусть (для простоты) в энергосистеме в параллель работают два турбоагрегата; их статические характеристики приведены на рис. 7. При частоте n1 первый турбоагрегат несет нагрузку Na1, второй – Nб1. Суммарная нагрузка составляет Nc1= Na1+ Nб1.

Пусть при подключении новых потребителей частота в системе снизилась с n1 до n2. Первый турбоагрегат (рис.7 а) при этом примет нагрузку DNa, а второй (рис. 7 б) – DNб. При этом

DNб>DNa.

Из этого следует, что большую часть нагрузки взяла на себя турбина, статическая характеристика которой положе (степень неравномерности dб меньше dа). Более крутую характеристику имеют базовые турбины, более пологую – пиковые. Суммарная дополнительная нагрузка, принятая системой

DNc= DNa+ DNб.

Степень нагружения каждой из турбин может быть подсчитана по формуле

(1)

Если в системе m агрегатов, то доля участия каждого из них в приеме нагрузки выразится по аналогии с (1) так

(2)

Рассмотренная задача относится к автоматическому распределению нагрузки между параллельно работающими турбоагрегатами при изменении частоты в системе. Это так называемое участие турбоагрегатов в первичном регулировании частоты в системе.

2. Часто приходится решать задачу перераспределения нагрузки между агрегатами, работающими в параллель. При этом DNc=0.

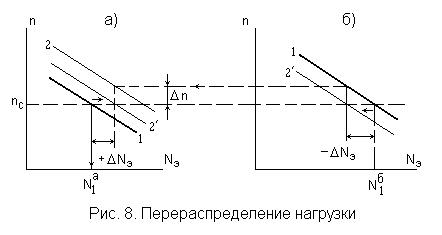

Поставим задачу нагрузить турбогенератор а) на DN, сняв нагрузку с турбогенератора б) (рис. 8). Сделаем это, воздействуя только на МУТ турбины.

Переместив характеристику АСР турбины а) из положения 1 в положение 2, мы примем на агрегат дополнительную нагрузку DN и тем самым повысим частоту в системе на Dn.

Как видно из рис. 8 при частоте nc+Dn турбогенератор б) с помощью своей АСР автоматически разгрузится на DN.

Недостатком такого способа перераспределения нагрузки является повышение частоты, что противоречит закону поддержания частоты на постоянном уровне.

Для решения этой задачи при сохранении частоты nc необходимо одновременно воздействовать на МУТ обеих турбин в противоположных направлениях так, чтобы в итоге каждая из характеристик переместилась в положение 2’.

3. Турбины АЭС и крупные турбины ТЭС в подавляющем большинстве работают в базисном режиме, т.е. при постоянной электрической нагрузке. При этом в ряде случаев ставится задача участия всех турбогенераторов в первичном регулировании частоты энергосистемы при возникновении внезапного дефицита мощности в ней.




В этом случае мощные турбины, “отозвавшись” своими АСР на падение частоты в системе и выдав мгновенно в сеть недостающую мощность, возвращаются медленнодействующими регуляторами мощности к своей заданной нагрузке. Недостающую же часть мощности через свои медленнодействующие МУТ принимают на себя специально выделенные для этого турбоагрегаты тепловых электростанций, работающих на органическом топливе.

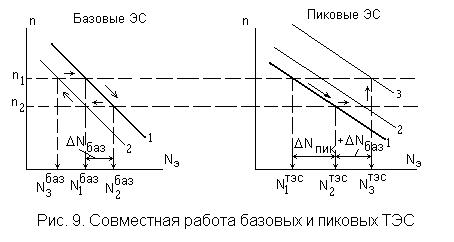

Взаимодействие АСР турбоагрегатов базовых и пиковых для данного случая можно рассмотреть на примере двух параллельных турбоагрегатов (рис. 9).

При аварийном снижении частоты в энергосистеме с n1 до n2 оба агрегата, участвуя в первичном регулировании частоты, примут на себя дополнительную нагрузку: базовый агрегат – DNбаз, пиковый – DNпик. Затем базовая с помощью регулятора мощности, воздействуя на МУТ, переведет характеристику из положения 1 в положение 2, вернув турбину к заданной мощности N1баз. Одновременно на пиковой ЭС производится воздействие на МУТ турбины таким образом, чтобы снятая с турбины нагрузка DNбаз была воспринята турбиной пиковой. Таким образом, эта турбина догрузится до N3ТЭСбаз и обе турбины будут работать при пониженной частоте n2. Для того, чтобы поднять частоту до прежней n1, необходимо еще больше открыть регулирующие клапаны пиковой турбины с помощью МУТ, т.е. переместить характеристику из положения 2 в 3, тогда при постоянной мощности N3ТЭС частота поднимется до n1. Это повышение частоты вызовет работу АСР базовой турбины, которая автоматически разгрузится до N3баз, а затем регулятор мощности, воздействуя через МУТ на регулирующий клапан этой турбины, переместит характеристику АСР из положения 2 в положение 1 и восстановит мощность турбины до первоначального уровня N1баз.
