Тема 24. Технология производства печатных плат. Рельефные печатные платы

Под печатной платой (ПП) понимают изделие, состоящее из плоского изоляционного основания, с отверстиями, пазами, вырезами и системой токопроводящих полосок металла (проводников), которые используют для установки и коммутации изделий электронной техники (ИЭТ) и функциональных узлов в соответствии с электрической принципиальной схемой.

Печатной платой называется материал основания, вырезанный по размеру, содержащий необходимые отверстия и по меньшей мере один проводящий рисунок (ГОСТ 20406-75).

Рельефные печатные платы (РПП)

Конструкция и технология изготовления РПП существенно отличаются от традиционных двухсторонних (ДПП) и многослойных (МПП) плат. Заметим, что авторами большинства конструкций и технологий РПП в нашей стране являются А.В. Богданов и Ю.А. Богданов.

РПП (рис.24.1) представляет собой диэлектрическое основание, в которое углублены медные проводники, выполненные в виде металлизированных канавок, и сквозные металлизированные отверстия, имеющие форму двух сходящихся конусов. Такие канавки и отверстия заполняются припоем. Обычно РПП имеют два проводящих и один изоляционный слой.

Рис.24.1

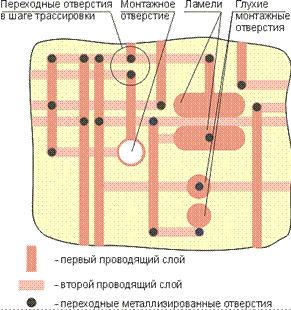

Как видно из рис.24.2, элементы проводящего рисунка могут быть следующих видов:

- прямолинейные проводники на первом и втором слоях;

- переходные металлизированные отверстия (для электрического соединения элементов рисунка на проводящих слоях);

- сквозные монтажные металлизированные отверстия (для монтажа штыревых выводов электронных компонентов;

- металлизированные ламели (для монтажа планарных выводов электронных компонентов;

- глухие монтажные металлизированные отверстия (для монтажа планарных выводов электронных компонентов, формованных для пайки встык).

Проводники прямолинейны и параллельны осям Х и У, что связано с особенностью технологического оборудования изготовления канавок

Рис. 24.2. элементы проводящего рисунка
