Выбор оборудования химического предприятия. Классификация оборудования. Основное и вспомогательное оборудование.
Технологическое оборудование — определяющий элемент застройки большинства химических и нефтехимических предприятий.
Его можно разделить на 5 групп:
– машинное оборудование (насосы, компрессоры, воздуходувки, холодильные машины и др.);
– аппараты, в которых осуществляются химические процессы (реакторы);
– аппараты, в которых осуществляются массообменные процессы — колонны;
– емкости;

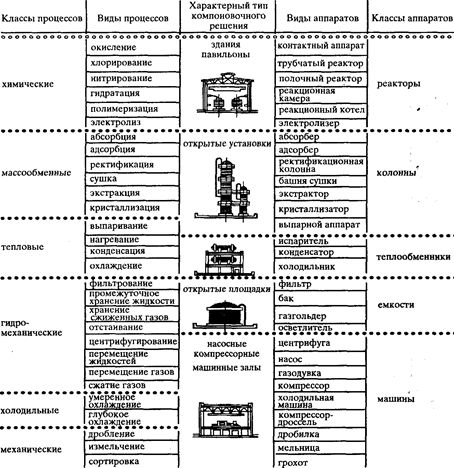

Рис. 2 Процессы и аппараты химической технологии
По назначению оборудование делится на:
1. Универсальное.
2. Специализированное.
3. Специальное.
4. Основное и вспомогательное.
К универсальному относится оборудование общего назначения или общезаводское. Оно применяется на различных заводах без какого-либо изменения. Это насосы, компрессоры, вентиляторы, калориферы, центрифуги, экстракторы, сепараторы, транспортные средства.
Специализированное – оборудование для использования одного процесса различных модификаций. Это теплообменники, ректификационные колонны, абсорберы.
|
|
Специальное – оборудование только для проведения одного процесса. Это грануляторы, хлораторы и т.д.
Основное оборудование – аппараты и реакторы, в которых осуществляется технологический процесс.
К вспомогательному оборудованию относятся емкости, хранилища, баки и т.д., способствующие проведению технологического процесса.
К основному оборудованию относятся реакционно-контактные аппараты, реакторы, конверторы, колонны синтеза и аппараты для физико-химических процессов – абсорберы, экстракторы, ректификационные колонны, сушилки, выпарные и теплообменные аппараты, фильтр-прессы и т.д.
При выборе аппарата важнейшими факторами выбора являются:
1) агрегатное состояние перерабатываемых веществ;
2) их химические свойства, температура, давление;
3)тепловой эффект.
В настоящее время в химическом машиностроении направлениями развития химического оборудования являются:
1. Унификация.
2. Интенсификация.
3. Повышение надежности.
4. Укрупнение агрегатов.
5. Соответствие требованиям экономики.
Унификация. При проектировании целесообразно выбирать унифицированное оборудование. Такое оборудование выпускается в соответствии с Гостом и имеет отлаженную технологию. На выпуск такого оборудования расходуется меньше средств. Кроме того, использование унифицированного оборудования облегчает проектирование, т.к. на такое оборудование существуют готовые расчеты и улучшается эксплуатация, т.к. известны все особенности эксплуатации унифицированного оборудования.
|
|
