Стандарт IEEE 802.11а появился практически одновременно с IEEE 802.11b, в сентябре 1999 года. Эта спецификация была ориентирована на работу в диапазоне 5 ГГц и основана на принципиально ином, чем описано выше, механизме кодирования данных - на частотном мультиплексировании посредством ортогональных несущих (OFDM).
Стандарт 802.11a определяет характеристики оборудования, применяемого в офисных или городских условиях, когда распространение сигнала происходит по многолучевым каналам из-за множества отражений.
В IEEE 802.11а каждый кадр передается посредством 52 ортогональных несущих, каждая с шириной полосы порядка 300 КГц (20 МГц/64). Ширина одного канала - 20 МГц. Несущие модулируют посредством BPSK, QPSK, а также 16- и 64-позиционной квадратурной амплитудной модуляции (QAM). В совокупности с различными скоростями кодирования (1/2 и 3/4, для 64-QAM - 2/3 и 3/4) образуется набор скоростей передачи 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с. Втаблице 3.4 показано, как необходимая скорость передачи данных преобразуется в соответствующие параметры узлов передатчика OFDM.
| Таблица 3.4. Параметры передатчика стандарта 802.11а | |||||
| Скорость передачи данных (Мбит/с) | Модуляция | Скорость сверточного кодирования | Число канальных битов на поднесущую | Число канальных битов на символ | Число битов данных на символ OFDM |
| BPSK | 1/2 | ||||
| BPSK | 3/4 | ||||
| QPSK | 1/2 | ||||
| QPSK | 3/4 | ||||
| 16-QAM | 1/2 | ||||
| 16-QAM | 3/4 | ||||
| 64-QAM | 2/3 | ||||
| QAM | 3/4 |
Из 52 несущих 48 предназначены для передачи информационных символов, остальные 4 - служебные. Структура заголовков физического уровня отличается от принятого в спецификации IEEE 802.11b, но незначительно (рис. 3.10).

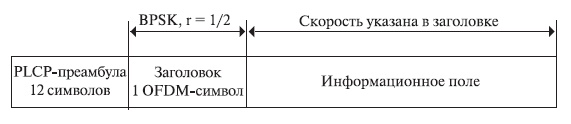

Рис. 3.10. Структура заголовка физического уровня стандарта IEEE 802.11а
Кадр включает преамбулу (12 символов синхропоследовательности), заголовок физического уровня (PLCP-заголовок) и собственно информационное поле, сформированное на МАС-уровне. В заголовке передается информация о скорости кодирования, типе модуляции и длине кадра. Преамбула и заголовок транслируются с минимально возможной скоростью (BPSK, скорость кодирования r = 1/2), а информационное поле - с указанной в заголовке, как правило, максимальной, скоростью, в зависимости от условий обмена. OFDM-символы передаются через каждые 4 мкс, причем каждому символу длительностью 3,2 мкс предшествует защитный интервал 0,8 мкс (повторяющаяся часть символа). Последний необходим для борьбы с многолучевым распространением сигнала - отраженный и пришедший с задержкой символ попадет в защитный интервал и не повредит следующий символ.
Естественно, формирование/декодирование OFDM-символов происходит посредством быстрого преобразования Фурье (обратного/прямого, ОБПФ/БПФ). Функциональная схема трактов приема/передачи (рис. 3.11) достаточно стандартна для данного метода и включает сверточный кодер, механизм перемежения/перераспределения (защита от пакетных ошибок) и процессор ОБПФ.
Рис. 3.11. Функциональная схема трактов приема/передачи стандарта IEEE 802.11а
Фурье-процессор, собственно, и формирует суммарный сигнал, после чего к символу добавляется защитный интервал, окончательно формируется OFDM-символ и посредством квадратурного модулятора/конвертера переносится в заданную частотную область. При приеме все происходит в обратном порядке.
IEEE 802.11g Стандарт IEEE 802.11g по сути представляет собой перенесение схемы модуляции OFDM, прекрасно зарекомендовавшей себя в 802.11а, из диапазона 5 ГГц в область 2,4 ГГц при сохранении функциональности устройств стандарта 802.11b. Это возможно, поскольку в стандартах 802.11 ширина одного канала в диапазонах 2,4 и 5 ГГц схожа - 22 МГц. Одним из основных требований к спецификации 802.11g была обратная совместимость с устройствами 802.11b. Действительно, в стандарте 802.11b в качестве основного способа модуляции принята схема ССК (ComplementaryCodeKeying), а в качестве дополнительной возможности допускается модуляция PBCC (PocketBinaryConvolutionalCoding). Разработчики 802.11g предусмотрели ССК-модуляцию для скоростей до 11 Мбит/с и OFDM для более высоких скоростей. Но сети стандарта 802.11 при работе используют принцип CSMA/CA - множественный доступ к каналу связи с контролем несущей и предотвращением коллизий. Ни одно устройство 802.11 не должно начинать передачу, пока не убедится, что эфир в его диапазоне свободен от других устройств. Если в зоне слышимости окажутся устройства 802.11b и 802.11g, причем обмен будет происходить между устройствами 802.11g посредством OFDM, то оборудование 802.11b просто не поймет, что другие устройства сети ведут передачу, и попытается начать трансляцию. Последствия очевидны. Чтобы не допустить подобной ситуации, предусмотрена возможность работы в смешанном режиме - CCK-OFDM. Информация в сетях 802.11 передается кадрами. Каждый информационный кадр включает два основных поля: преамбулу с заголовком и информационное поле (рис. 3.12).
Рис. 3.12. Кадры IEEE 802.11g в различных режимах модуляции Преамбула содержит синхропоследовательность и код начала кадра, заголовок - служебную информацию, в том числе о типе модуляции, скорости и продолжительности передачи кадра. В режиме CCK-OFDM преамбула и заголовок модулируются методом ССК (реально - путем прямого расширения спектра DSSS посредством последовательности Баркера, поэтому в стандарте 802.11g этот режим именуется DSSS-OFDM), а информационное поле - методом OFDM. Таким образом, все устройства 802.11b, постоянно "прослушивающие" эфир, принимают заголовки кадров и узнают, сколько времени будет транслироваться кадр 802.11g. В этот период они "молчат". Естественно, пропускная способность сети падает, поскольку скорость передачи преамбулы и заголовка - 1 Мбит/с. Видимо, данный подход не устраивал лагерь сторонников технологии PBCC, и для достижения компромисса в стандарт 802.11g в качестве дополнительной возможности ввели, так же как и в 802.11b, необязательный режим - PBCC, в котором заголовок и преамбула передаются так же, как и при ССК, а информационное поле модулируется по схеме PBCC и передается на скорости 22 или 33 Мбит/с. В результате устройства стандарта 802.11g должны оказаться совместимыми со всеми модификациями оборудования 802.11b и не создавать взаимных помех. Диапазон поддерживаемых им скоростей отражен в таблице 3.5, зависимость скорости от типа модуляции - на рис. 3.13. | Таблица 3.5. Возможные скорости и тип модуляции в спецификации IEEE 802.11g | |||
| Скорость, Мбит/с | Тип модуляции | ||
| Обязательно | Допустимо | ||
| Последовательность Баркера | |||
| Последовательность Баркера | |||
| 5,5 | CCK | РВСС | |
| OFD | OFDM | ||
| OFDM, CCK-OFDM | |||
| CCK | РВСС | ||
| OFDM | CCK-OFDM | ||
| OFDM, CCK-OFDM | |||
| РВСС | |||
| OFDM | CCK-OFDM | ||
| РВСС | |||
| OFDM, CCK-OFDM | |||
| OFDM, CCK-OFDM | |||
| OFDM, CCK-OFDM |
Рис. 3.13. Зависимость скорости передачи от расстояния для различных технологий передачи. Расстояние приведено в процентах, 100% - дальность передачи с модуляцией ССК на скорости 11 Мбит/с
Очевидно, что устройствам стандарта IEEE 802.11g достаточно долго придется работать в одних сетях с оборудованием 802.11b. Также очевидно, что производители в массе своей не будут поддерживать режимы CCK-OFDM и PBCC в силу их необязательности, ведь почти все решает цена устройства. Поэтому одна из основных проблем данного стандарта - как обеспечить бесконфликтную работу смешанных сетей 802.11b/g.
Основной принцип работы в сетях 802.11 - "слушать, прежде чем вещать". Но устройства 802.11b не способны услышать устройства 802.11g в OFDM-режиме. Ситуация аналогична проблеме скрытых станций: два устройства удалены настолько, что не слышат друг друга и пытаются обратиться к третьему, которое находится в зоне слышимости обоих. Для предотвращения конфликтов в подобной ситуации в 802.11 введен защитный механизм, предусматривающий перед началом информационного обмена передачу короткого кадра "запрос на передачу" (RTS) и получение кадра подтверждения "можно передавать" (CTS). Механизм RTS/CTS применим и к смешанным сетям 802.11b/g. Естественно, эти кадры должны транслироваться в режиме ССК, который обязаны понимать все устройства. Однако защитный механизм существенно снижает пропускную способность сети.
В таблице 3.6 представлена сводная информация по параметрам физических уровней.
| Таблица 3.6. Стандарты физического уровня | |||||
| Параметр | 802.11 DSSS | 802.11 FHSS | 802.11b | 802.11а | 802.11g |
| Частотный диапазон (ГГц) | 2,4 | 2,4 | 2,4 | 2,4 | |
| Максимальная скорость передачи данных (Мбит/c) | |||||
| Технология | DSSS | FHSS | CCK | OFDM | OFDM |
| Тип модуляции (для максимальной скорости передачи) | QPSK | GFSK | PSK | 64-QAM | 64-QAM |
| Число неперекрывающихся каналов |
