Прив’язка

В процесі роботи з графічним документом постійно виникає необхідність точно встановити курсор в деяку точку (початок координат, центр кола, кінець відрізка і т.д.) іншими словами виконати прив'язку до вже існуючих точок чи об’єктів. Без таких прив’язок неможливо створити точне креслення.

Програма КОМПАС дозволяє створювати прив’язки до характерних точок (перетин, крайні точки, центр і т.д.) і до об’єктів (по нормалі, по напрямку осей координат). Всі варіанти прив’язок об’єднані в меню яке можна викликати при створенні, редагуванні чи виділенні об’єктів натисканням правої кнопки мишки.

Передбачено два види прив’язок – глобальна (діє по замовчуванню) і локальна (одноразова).

Глобальна прив’язка (якщо вона встановлена) постійно діє при введенні і редагуванні об’єктів. Наприклад, якщо включена глобальна прив’язка до перетину, то при введенні кожної точки система автоматично буде виконувати пошук найближчого до курсора мишки перетину.

Локальну прив’язку потрібно щоразу викликати заново. Після того, як був використаний один з варіантів прив’язки, система не запам’ятовує, який саме це був варіант. Тому, коли потрібно виконати до іншої точки таку ж прив’язку, її прийдеться викликати знову. Це незручно, коли потрібно викликати декілька однотипних прив’язок підряд. Локальна прив’язка є більш пріоритетною, ніж глобальна

Для того, щоб включити глобальну прив’язку в поточному вікні, потрібно натиснути кнопку Установка глобальних прив’язок

На екрані з’явиться діалог встановлення глобальних прив’язок

Опція Все прив’язки дозволяє включити чи виключити одночасно всі прив’язки.

Динамически отслеживать – керує динамічним розрахунком прив’язок. Якщо вона включена, розрахунок вибраних прив’язок схоплюється автоматично при підведенні курсора до точки.

Отображать текст – опція, що керує відображенням назви прив’язки, що працює в даний момент.

С учетом фонових слоёв – опція керує прив’язкою до об’єктів і точок, що лежать у фонових шарах документа.

Только видимым точкам сетки – опція, що керує прив’язкою по сітці. Вона працює лише тоді, коли на екрані включена сітка.

Шаг угловой прив’язки – після введення значення, кратно до якого повинен змінюватися кут кутової прив’язки. Наприклад, якщо значення кроку встановлено 15⁰, то буде можлива прив’язка до точок, розміщених на прямих, що проходять через останню зафіксовану точку під кутами 15⁰, 30⁰, 45⁰, 60⁰ і т. д.

Настройка глобальних прив’язок діє тільки для поточного вікна і до закінчення сеансу роботи. Якщо документ відкритий в кількох вікнах, то прив’язки діють в усіх вікнах цього документа.

Для відключення прив’язок можна натиснути кнопку Запретить привязки

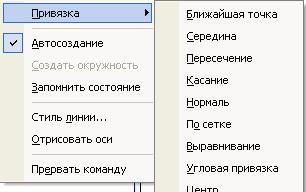

Щоб скористатися локальною прив’язкою при побудові чи редагуванні об’єкта, потрібно викликати з контекстного меню команду Прив’язка, її підменю – це перелік локальних прив’язок

Для включення прив’язки потрібного типу, слід викликати відповідну команду, курсор змінить свою форму, що засвідчує те, що прив’язка активна. Потрібно встановити курсор так, щоб він захопив об’єкт чи точку, до якого потрібно прив’язатися і натиснути enter чи клацнути лівою кнопкою мишки.
