Преимущества ручной дуговой сварки
- возможность сварки в любых пространственных положениях;
- возможность сварки в местах с ограниченным доступом;
- сравнительно быстрый переход от одного свариваемого материала к другому;
- возможность сварки самых различных сталей благодаря широкому выбору выпускаемых марок электродов;
- простота и транспортабельность сварочного оборудования.
- низкие КПД и производительность по сравнению с другими технологиями сварки;
- качество соединений во многом зависит от квалификации сварщика;
- вредные условия процесса сварки.
Фото. Ручная дуговая сварка
Понятие о сварных соединениях и швах
|
|
геометрические параметры сварного шва классификация сварных швов влияние параметров режима сварки на форму и размеры шва
|
Сварной шов – это закристаллизовавшийся металл, который в процессе сварки находился в расплавленном состоянии.
Сварное соединение – ограниченный участок конструкции, содержащий один или несколько сварных швов.
Виды сварных швов
В зависимости от формы сечения сварные швы могут быть
- стыковыми;
- угловыми;
- прорезными (электрозаклепочными).
Виды сварных швов приведены на рисунке ниже.
Рисунок. Сварные швы: стыковой, угловой и прорезной.
Виды сварных соединений
В зависимости от характера сопряжения свариваемых деталей различают следующие виды сварных соединений:
- стыковые соединения;
- угловые соединения;
- тавровые соединения;
- нахлесточные соединения;
- торцовые соединения.
Стыковым соединением называется сварное соединение двух элементов, примыкающих друг к другу торцевыми поверхностями и размещенных на одной поверхности или в одной плоскости. Основные виды стыковых сварных соединений представлены на рисунке ниже.
Рисунок. Стыковые сварные соединения: без скоса кромок, с криволинейным скосом кромок, с V-образным скосом кромок, с X-образным скосом кромок
Угловым соединением называется сварное соединение двух элементов, размещенных под углом и сваренных в месте примыкания их краев.
Тавровым соединением называется такое сварное соединение, в котором торец одного элемента примыкает под углом и присоединен к боковой поверхности другого элемента.
Основные виды угловых и тавровых сварных соединений продемонстрированы на рисунке ниже.
Рисунок. Угловые и тавровые сварные соединения: без скоса кромок, со скосом одной кромки, с двумя скосами одной кромки
Нахлесточным соединением называется сварное соединение параллельно размещенных и частично перекрывающихся элементов.
Торцовым соединением называется такое сварное соединение, в котором боковые поверхности элементов примыкают друг к другу.

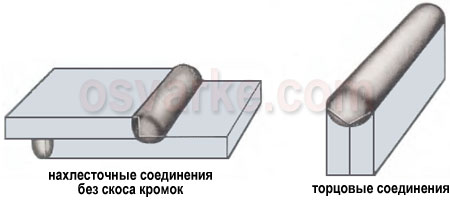

Рисунок. Нахлесточные сварные соединения без скоса кромок и торцовые сварные соединения
|
Шовная (роликовая) сварка – разновидность контактной сварки, при которой заготовки соединяются непрерывным или прерывистым швом, состоящим из отдельных сварных точек, в результате приложения усилия сжатия и подвода тока к вращающимся дисковым электродам (роликам).
