Принципиальная

Функциональная схема (рисунок 1.3)

Электрические схемы

Функции, выполняемые АЭП

1. Управление процессами пуска, торможения, реверса (функции управления). Эту функцию могут выполнять разомкнутые системы АЭП. В процессе управления осуществляется грубый контроль за током. Жесткость механических характеристик хуже естественных. К настоящему моменту это самая распространенная группа АЭП.

2. Стабилизация заданной величины (ток, скорость, положение, мощность и т.д.) (функция стабилизации). Эту функцию может выполнить только замкнутая система АЭП. Основная регулируемая величина – та, по которой замыкается главная обратная связь.

3. Слежение за вводимыми в систему изменяющимися входными сигналами (функция слежения). Эта задача может быть выполнена только в замкнутых системах. Современная следящая система, как правило, трехконтурная.

4. Выбор целесообразных режимов работы АЭП (функция адаптации). Задача может быть выполнена в замкнутых системах.

Кроме основных функций, система АЭП выполняет еще и дополнительные:

1) защита электродвигателя и оборудования от к.з., перегрузок по току, по напряжению и т.д.;

2) блокировка, которая обеспечивает определенную последовательность операций и исключающая аварийные режимы;

3) сигнализация.

Системы ЭП изображают на чертежах в виде схем. Схемы могут быть электрические, кинематические, строительные.

Виды электрических схем:

1) Функциональные

2) Структурные

3) Принципиальные

4) Монтажные

а) Внутренние

б) Внешние

5) Схемы подключения

6) Схемы расположения

7) Общие

8) Комбинированные.

Определяет функциональную связь всех элементов, разъясняет процессы, протекающие в отдельных частях и в ЭП в целом. Функциональные элементы изображаются на функциональной схеме в виде условных графических обозначений. Графическое построение схемы должно давать наиболее наглядное представление о системе.

Рисунок 1.3

2)

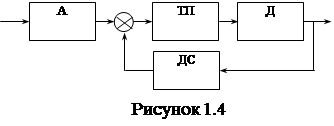

Структурная схема (рисунок 1.4)

Определяет основные функциональные части системы, их назначение и взаимодействие. Структурная и функциональная схемы разрабатываются при проектировании на стадии, предшествующей разработке принципиальной схемы. Функциональные элементы на структурной схеме изображают в виде прямоугольника с порядковым номером, передаточной функцией, графиком переходной функции и т.д. Структурные схемы нужны при анализе и синтезе систем.

Определяет полный состав элементов установки. Элементы на принципиальной схеме обозначаются в виде условных графических обозначений в соответствии с ГОСТом. Сложные элементы на принципиальных схемах, не имеющих принципиального значения, можно обозначить прямоугольником. Основное требование при разработке принципиальных схем – наглядность цепи протекания тока, для чего используется разнесенный способ размещения условных графических изображений элементов. Буквенно-цифровое обозначение элементов проставляется по возможности справа или над элементом. Силовые электрические схемы можно изображать утолщенными линиями. Контакты электрического аппарата изображают на схеме при отключенном состоянии ЭА (при обесточенной катушке, при отсутствии механического воздействия (на кнопки)).

Принципиальные схемы являются основой для составления монтажных и других схем, а также для наладки и ремонта.
