Тема 4: Изображение земной поверхности
Земная поверхность на плоскости изображается в виде планов и карт.
План – уменьшенное подобное изображение ограниченных участков земной поверхности рассматриваемых как плоскость.
Карта – уменьшенное подобное изображение значительной части земной поверхности полученная с учетом кривизны земли.
Для проектирования различного рода сооружений линейного типа составляют специальные чертежи, отображающие относительные высоты точек земной поверхности называемые – профилем.
Профиль местности – представляет собой уменьшенное изображение вертикального разреза земной поверхности по данному направлению. Обычно профили местности применяются для проектирования и строительства инженерных сооружений линейного вида (автомобильных и железных дорог), при поисках и разведке месторождений полезных ископаемых, в сельском хозяйстве при осушении и орошении земель.
Для большей наглядности и восприятия информации принято строить профили с различными значениями горизонтального и вертикального масштабов. Обычно вертикальный масштаб в 5-10 раз крупнее горизонтального. Исходным материалом для построения профилей могут служить топографические планы и карты или непосредственно результаты геодезических изысканий, выполненных инструментально на местности.
|
|
Инженерная геодезия предусматривает составление специальных разбивочных и исполнительных чертежей.
Разбивочный чертеж служит для переноса строительного объекта на местность, на которой показано положение основных точек объекта определяемых аналитическими данными. Исполнительный чертеж аналитически отображает фактическое положение элементов объекта в период строительства или при его возведении.
Масштаб – отношение длины линии на плане к соответствующему отрезку на местности.
ü Числовой – это правильная дробь, в числителе которой единица, а знаменатель показывает во сколько раз уменьшена местность при изображении ее на плане.[1]
ü Именованный – показывает, сколько метров местности соответствует одному сантиметру данного чертежа.
ü Линейный – графическое изображение числового масштаба представляющий собой шкалу с делениями соответствующую числовому масштабу.

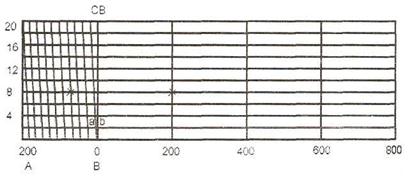

ü Поперечный – Он представляет собой график в виде металлической линейки длиной 10 или 12 см, Отрезок линейки АВ, равный 2 см и разбитый на 10 равных частей, называется основанием поперечного масштаба. Графическая точность определения длин отрезков, на плане с помощью поперечного масштаба составляет 1/100 его основания. Измерение длин линий на плане по поперечному масштабу выполняется с помощью измерителя (циркуля).
Точность масштаба – это расстояние на местности соответствующая 0,1 мм данного чертежа.
1см – 10м
1мм – 1м
0,1мм – 0,1м
