Исследование устойчивости функционирования работы (УФ) объекта

Исследование УФ объекта экономики заключается во всестороннем изучении условий, которые могут сложиться при той или иной ЧС, и в определении их влияния на производственную деятельность и обеспечение жизнедеятельности людей (персонала). Цель исследования состоит Ф том, чтобы выявить уязвимые места в работе объекта и выработать наиболее эффективные меры, направленные на повышение его устойчивости. В дальнейшем эти мероприятия включаются в план повышения устойчивости работы объекта. Наиболее трудоемкие работы выполняются заблаговременно, а мероприятия, не требующие длительного времени или выполнение которых нецелесообразно в отсутствие опасности, проводятся в период возникновению ЧС.

Исследование устойчивости проводится силами инженерно-технических работников предприятия с привлечением специалистов научно-исследовательских организаций. Организатором и руководителем является руководитель предприятия - начальник ГО (табл. 2).

Таблица 2

Исходные положения для оценки Уф '

Оценка устойчивости объекта, как правило, — осуществляется методом моделирования уязвимости (характер разрушений, пожаров, поражений персонала и т.д.) объекта при воздействии прогнозируемых поражающих факторов мирного и военного времени.

При этом необходимо учитывать следующие факторы и принципы.

1. Оценивать УФ необходимо по каждому из поражающих факторов.

2. По каждому из спрогнозированных поражающих факторов могут возникнуть вторичные поражающие факторы (пожары, взрывы, затопления, заражения СДЯВ и т.д.), которые требуют оценки УФ, если их невозможно предотвратить.

3. Зона воздействия поражающего фактора мажет во много раз превышать площадь объекта, поэтому целесообразно при проведении оценочных расчетов допускать, что все элементы объекта подвергаются одновременному воздействию всех поражающих факторов данного ЧС и значения поражающих факторов можно считать одинаковыми по всей территории объекта.

4. Для оценки УФ к воздействию поражающих факторов можно задаться их значениями и по отношению к ним анализировать обстановку на объекте. Иногда требуется знать вероятно максимальные значения этих факторов (избыточное давление, максимальный тепловой импульс, концентрацию СДЯВ и т.д.), например, для определения целесообразности повышения предела устойчивости или возможной экстремальной ситуации на объекте. В этом случае необходимо разработать (иметь) методику определения (прогнозирования) этих максимальных параметров.

5. Здания, сооружения, коммуникации и т.д. не равнопрочные, различаются по эксплуатационным свойствам. Устойчивость объекта в целом определяется устойчивостью каждого элемента в отдельности,

6. При решении проблем УФ необходимо соблюдать принципы равной устойчивости ко всем поражающим факторам. Принцип равной устойчивости заключается в необходимости доведения защиты элементов ИТК до такого целесообразного уровня, при котором выход из строя от поражающих факторов может возникнуть, как правило, на одинаковом расстоянии от центра (эпицентра) взрыва (аварии),

Нормы проектирования инженерно-технических мероприятий ГО

Мероприятия по повышению УФ на объектах и территориях базируются на «Нормах проектирования инженерно-технических мероприятий ГО» (ИТМ ГО), принятых и регулярно уточняемых соответствующими постановлениями правительства. Эти нормы, как часть строительных норм и правил (СНИП), являются научно обоснованными требованиями, предъявляемыми к размещению объект по строительству производственных зданий, защитных сооружений и т.д. Основное назначение норм ИТМ-ГО – защита населения, снижение возможных разрушений и потерь в условиях ЧС, природного, техногенного или военного происхождения. Они обеспечивают повышение УФ объектов и создают условия, способствующие эффективному проведению спасательных и других неотложных работ в очагах поражения. Нормы ИТМ-ГО '"' распространяются на категорированные города и объекты

Нормами руководствуются при разработке проектов и застройке новых городов и объектов, при проектировании новых зданий и сооружений на территории существующих категорированных городов и объектов, при строительстве зданий и сооружений, обеспечивающих жизнедеятельность категорированных городов и объектов в ЧС. Нормами вводится понятие о зонах возможных разрушений для категорированных городов и объектов, и определяются их параметры. Категорированные города с прилегающей территорией, на которой могут иметь место разрушения зданий, сооружений и гибель людей, составляют зону возможных разрушений. Размеры этой зоны определяются площадью, на внешней границе которой может возникнуть избыточное давление во фронте ударной волны а очаге ядерного взрыва 0,1 кг/см². 8 свою очередь, зона возможных разрушений (ЗВР) состоит из зоны возможных сильных разрушений (0,3 кг/см²) и зоны возможных слабых разрушений (0.1 кг/см² - 0.3 кг/см²). Размеры зон зависят от группы (категории), к которой отнесен город или объект.

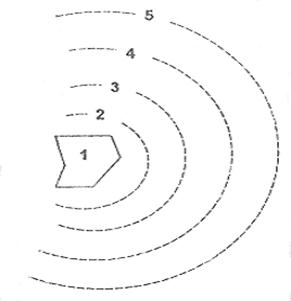

На рисунке представлен фрагмент зонирования, где

1 - категорированный город;

2 - граница проектной застройки (на 20 - 30 лет) — зона возможных сильных разрушений (Р=0.3 кг/см²);

3 - граница возможных слабых разрушений (Р=0.1 кг/см²);

4 - зона возможного опасного радиоактивного заражения (20 км);

5 - зона возможного сильного радиоактивного заражения (100 км).

Основные нормы проектирования ИТМ ГО на различных объектах сводятся к следующему.

а) Размещение объектов

Новые промышленные предприятия в категорированных городах строятся за пределами зон возможных разрушений. Предприятия по переработке (хранению) опасных жидкостей размещаются за пределами ЗВР и ниже по уровню местности относительно жилых массивов и объектов. Особо важные военные предприятия (склады, базы) размещаются в подземных выработках и естественных погостах.

б) Объекты и линии связи

Междугородные кабельные магистральные линии связи должны прокладываться в зоне возможных сильных разрушений, а репейные и воздушные - вне зон возможных разрушений.

Узлы связи следует размещать в защитных сооружениях и располагать вне зон возможных разрушений и зон катастрофических затоплений. Узлы связи должны обеспечивать передачу всех транзитных связей на другие магистральные линии в обход категорированных городов и объектов и выдачу оконечных телефонно-телеграфных каналов связи всех видов на узлы министерств, ведомств и организаций.

Новые приемные и передающие центры федерального и республиканского значения должны размещаться не ближе 50 км от границ проектной застройки и не менее 30 км от категорированного объекта, расположенных вне этих городов.

При проектировании новых городских, ведомственных АТС следует предусматривать возможность установки специальной аппаратуры циркулярного вызова и дистанционного управления средствами оповещения.

в) Планировка и застройка городов.

Города должны строиться в виде микрорайонов. Между микрорайонами должны быть противопожарные разрывы шириной не менее 100 метров Система насаждений и не застраиваемой территории вместе с сетью улиц должна обеспечивать свободный выход населения из разрушенной части города.

Магистральные автомобильные дороги надлежит прокладывать за пределами границ проектной застройки категорированных городов. На свободных от застройки участках предусматривать устройство искусственных водоемов.

г) Строительство систем водо-, газо- и энергоснабжения.

Вновь проектируемые системы водоснабжения должны базироваться не менее чем на двух источниках, один из которых должен быть подземным, при этом один из водозаборов должен располагаться вне зон возможных разрушений. Во всех случаях мощность этих сооружений должна обеспечивать подачу воды в районную сеть в количестве не менее 50 литров в сутки на одного человека. Пожарные гидранты и задвижки для отключения поврежденных участков должны располагаться на незаливаемой территории.

Подача газа городу должна осуществляться через две и более газораспределительные станции, расположенные за пределами проектной застройки, вне зон возможных сильных разрушений.

Система электроснабжения должна обеспечивать бесперебойную подачу энергии к ответственным потребителям в любом случае. Транзитные линии электропередач, подстанции и диспетчерские пункты на них должны располагаться за пределами зон возможных сильных разрушений.

Таким образом, нормы ИТМ ГО направлены на ограничение концентрации промышленности и населения, на заблаговременное обеспечение населения защитными сооружениями, на повышение устойчивости функционирования предприятий.
