Фрикционные передачи

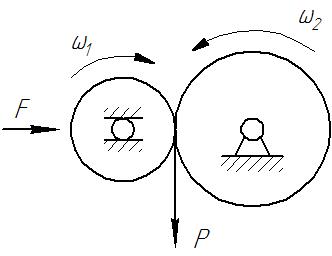

Принцип работы фрикционных передач основан на трении. в связи с чем фрикционные передачи имеют отличительную особенность – необходимость поджатия одного диска передаточного устройства к другому, для чего один из дисков устанавливают на несмещаемой опоре (Рис. IX. 2).

Рис. IX. 2

Сила P, передающаяся от ведущего диска 1 к ведомому диску 2, связана с усилием поджатия F в соотношении:

,

где f – коэффициент трения дисков;

β – коэффициент запаса передаваемого усилия.

Передаточное отношение фрикционной передачи зависит от соотношения диаметров ведущего 1 и ведомого 2 колес:

.

Достоинствами фрикционных передач являются простота устройства, бесшумность работы и плавность движения. Однако они используются в механизмах, передающих небольшие усилия, что связано с эффектом проскальзывания одного диска по другому. Вызванное этим непостоянство передаточного отношения, а также необходимость использования больших усилий поджатия, является основным недостатком фрикционных передач с точки зрения кинематики.
