Схемы применения зубчатых передач

Основным кинематическим параметром любой зубчатой передачи является общее передаточное отношение u:

,

где u_i-j – передаточное число ступени передачи;

k – число внешних зацеплений.

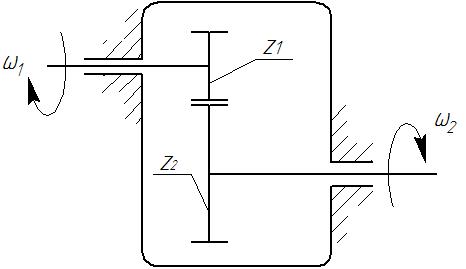

Рис. IX. 10

Множитель (-1) ^k позволяет определить направление вращения первого зубчатого колеса по отношению к последнему. Так, для одноступенчатого редуктора (Рис. IX. 10) общее передаточное отношение u определяется:

,

где k =1, тогда:

,

знак «-» показывает, что выходной вал этого редуктора вращается в противоположную сторону относительно входного колеса.

Рис. IX. 11

Аналогично рассчитывается общее передаточное отношение для рядной двухступенчатой передачи (Рис. IX. 11):

Колесо 2 не влияет на общее передаточное отношение. Такое колесо называется паразитом. На практике колеса-паразиты используются для изменения направления вращения выходного вала редуктора или для обеспечения нужных габаритов передачи.

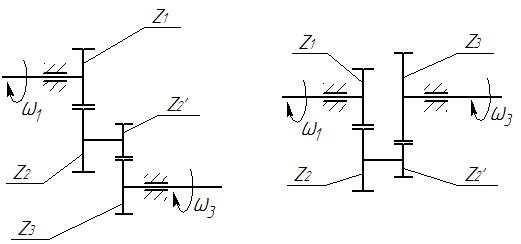

а) б)
