Мешалки

Конфигурацию мешалки определяет назначение аппарата, в следствие чего мешалки (активаторы) делят на:

- мешалки ламинарного типа;

- турбинные мешалки;

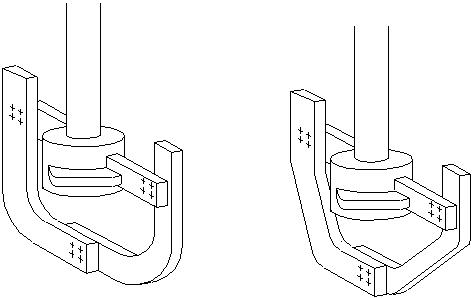

Мешалки ламинарного типа (Рис. XIV. 10) организуют механический процесс перемешивания в ламинарном (безвихревом) режиме. Например, при коническом днище рамная мешалка гасит вихри, однако для вязких сред мешалки с большой поверхностью работают при малых оборотах.

Рис. XIV. 10

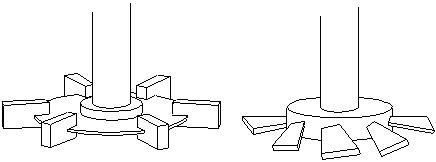

Турбинные мешалки (Рис. XIV. 11) обеспечивают турбулентный (вихревой) режим перемешивания, возникающие при этом вихри распределяются по всему объему невязкой жидкости. Лопастная мешалка при своем вращении заставляет среду обтекать лопасть с образованием вихрей, обеспечивая при этом механическое и гидромеханическое перемешивания. Турбинные мешалки работают при больших частотах (100-250 об/мин).

Рис. XIV. 11

По технологии изготовления активаторы выполняются либо сварные, либо сборные с использованием различных соединений.
