Непрерывный канал связи (НКС)

На входе и выходе НКС – непрерывный сигнал, непрерывного времени.

НКС – это канал ТЧ, стандартный широкополосный канал (60-108 кГц), физическая линия (кабель, волокно, воздушная линия и т. п.).

НКС может описывается:

- импульсной характеристикой или K(j)- комплексной частотной характеристикой, которые связаны через преобразование Фурье

(1.6)

где ;

Вместо ФЧХ обычно измеряется групповое время прохождения (ГВП), которое является производной от ФЧХ.

(1.7)

Одной из основных характеристик непрерывного канала является его пропускная способность

. (1.8)

Модель НКС.

Канал может быть представлен цепью с соответствующей импульсной характеристикой и источниками помех.

В канале всегда присутствуют аддитивные гаусовские помехи. Кроме гаусовских в канале действуют помехи:

· гармонические (сосредаточенные по частоте),

· импульсные (сосредаточенные по времени),

· мультипликативные,

· перерывы связи (17,4 дБ).

К искажениям формы сигнала, также приводят:

· сдвиг частотных составляющих по частоте,

· фазовые скачки,

· фазовое дрожание.

·

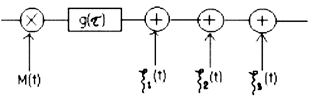

Рисунок 1.8 - Упрощенная модель канала
