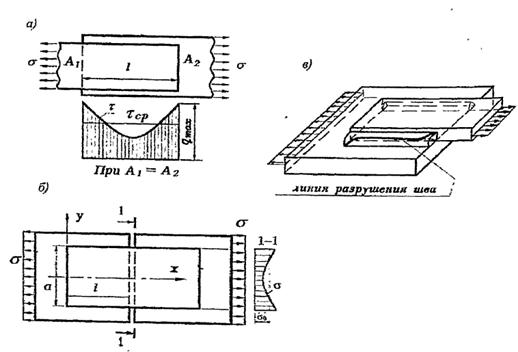

Рис 4.8 – Распределение напряжений в соединении с угловыми швами

Рис. 4.7 – Соединения с угловыми швами

Рис. 4.6 – К расчету стыковых швов

Рис. 4.5 – Смещение кромок в стыковом сварном шве

Рис. 4.4 – Распределение напряжений в стыковом сварном шве

Коэффициент концентрации напряжений к_ф зависит от высоты усиления шва d и радиуса перехода r. Концентрация резко возрастает при уменьшении радиуса r до долей миллиметра и увеличении высоты усиления d. Концентрация напряжений возникает также в корне шва при его непроваре.

Другим источником концентрации напряжений в стыковом соединении может служить смещение кромок одного элемента относительно другого (рис.4.5 а). Коэффициент концентрации напряжений k_см зависит от смещения Δ и может быть вычислен по формуле

,

где - относительное смешение кромок. Поэтому при сварке элементов разных толщин необходимо обеспечить плавный переход от более толстого металла к тонкому, выполнив скос с уклоном 1:5 (рис.4.5, б).

Результирующий коэффициент концентрации напряжений в стыковых соединениях вследствие нерационального очертания шва и наличия смещения кромок будет равен

Необходимо отметить, что в стыковых швах при всех видах сварки плавлением концентрация напряжений имеет минимальные значения. Расчет стыковых сварных соединений выполняют в предположении, что распределение напряжений в поперечном сечении сварного шва равномерно.

Условие прочности шва при действии на соединение продольной силы N (рис. 4.6, а) имеет вид

, (4.1)

где N - внешнее усилие, приложенное к соединению;

t - расчетная толщина шва, равная толщине наиболее тонкого из соединяемых элементов (местное утолщение сварного шва d в расчет не принимают);

l_w - расчетная длина сварного шва;

R_wy - расчетное сопротивление сварного стыкового шва;

γ_с - коэффициент условий работы.

Расчетную длину сварного шва принимают равной полной ширине соединяемых элементов l при условии выполнения шва с применением выводных планок (рис.4.6, б), которые после сварки срезают. В том случае, если выводные планки не применяют, нужно учесть низкое качество шва в зонах зажигания и прерывания сварочной дуги, поэтому в этом случае расчетная длина шва равна .

Расчетное сопротивление сварного стыкового шва равно расчетному сопротивлению основного металла R_y при сжатии, а также при растяжении, если применяют физические методы контроля качества сварного шва, позволяющие обнаружить внутренние дефекты в шве. О применении физических методов контроля качества сварных швов обязательно должна быть сделана запись в рабочих чертежах КМ. Если физические методы контроля качества шва, работающего на растяжение, не используют, то следует принимать R_wy =0,85 R_y. При работе стыкового шва на сдвиг его расчетное сопротивление назначают равным расчетному сопротивлению срезу R_s основного металла. Так как расчетное сопротивление стали зависит от толщины проката, то в расчетах следует принимать R_y наиболее толстого из свариваемых элементов.

В том случае, если невозможно обеспечить полный провар по толщине свариваемых деталей путем подварки корня шва, например при односторонней сварке или использовании остающейся стальной подкладки, в формуле (4.1) вместо t следует принимать 0,7 t.

В тех случаях, когда условие прочности не выполняется, рекомендуется применять косой шов (рис.4.6, в). При этом расчет прочности шва производят по нормальным напряжениям:

(4.2)

где - расчетная длина косого шва.

Для наиболее простого случая, чаще всего встречающегося в практике, при α=45° условие прочности косого шва имеет вид:

(4.3)

Косые швы с наклоном реза 1:2 (а =60°) считаются равнопрочными основному металлу и поэтому не требуют проверки прочности при действии на соединение статической нагрузки.

Если сварное соединение испытывает воздействие изгибающего момента М (рис.4.6, г), то его несущую способность определяют из выражения

или (4.4)

где - момент сопротивления шва.

Пример 4.1. Два листа из стали С345 сечением 250x12 мм необходимо соединить прямым сварным швом встык при расчетном значении растягивающего усилия N =690 кН. Определить, каким образом должна быть выполнена сварка, и выбрать необходимые сварочные материалы.

Так как шов короткий, то его целесообразно выполнять ручной или полуавтоматической сваркой в среде С0₂.

Листовой прокат из стали С345 толшиной t =12 мм имеет расчетное сопротивление R_y =31,5 кН/см² (CHиП).

Сварной шов выполняем с полным проваром без применения физических методов контроля качества шва. Поэтому расчетное сопротивление сварного стыкового шва принимаем равным R_wy =0,85 R_y =0,85·31,5=26,8 кН/см².

Проверяем прочность сварного стыкового шва по формуле (4.1), для чего вычислим напряжения в шве:

690 /(25-2·1,2) 1,2=25,4 кН/см².

Отношение 25,4 / 26,8=0,95 < 1.

Прочность шва будет обеспечена, если ручную сварку выполнять электродами типа Э50 (по данным табл. 4.1), а полуавтоматическую в СО₂ - сварочной проволокой Св-08Г2С (табл.4.2).

Распределение напряжений и расчет угловых швов. На долю угловых швов при изготовлении стальных конструкций приходится около 70% наплавленного металла. В зависимости от ориентации углового шва относительно линии действия внешнего усилия швы подразделяют на лобовые и фланговые. Фланговыми называют сварные швы, параллельные линии действия внешнего усилия, а швы, перпендикулярные линии действия усилия, называют лобовыми (рис.4.7).

Распределение напряжений по длине флангового шва неравномерно. Наиболее нагруженные участки шва находятся в начале и в конце соединения (рис. 4.8).

Коэффициент концентрации напряжений по длине флангового шва в форме равнобедренного треугольника с катетом k_f равен

(4.7)

Из выражения (4.7) следует, что значение коэффициента концентрации напряжений пропорционально длине шва. Поэтому нормы ограничивают расчетную длину флангового углового шва, которая должна быть не более l_w=85 за исключением швов, в которых усилие передается на всем протяжении шва.

В нахлесточных соединениях относительно большой ширины напряжения по ширине участка между фланговыми швами также распределяются неравномерно (рис. 4.8, б). Коэффициент концентрации напряжении в этом случае равен

(4.8)

т.е. зависит от отношения а/1 следующим образом:

a/l	0,1	0,25	0,5	0,75	1,0	1,5	2,0
kmax	1,45	1,59	2,01	2,64	3,37	4,96	6,61

Из выражений (4.7) и (4.8) следует, что концентрация напряжений в длинных фланговых швах возникает в основном на концах швов, при коротких швах - преимущественно в зонах поперечного сечения накладки, примыкающей к швам.

Наличие концентрации напряжений определяет характер разрушения фланговых швов. В предельном состоянии концентрация напряжений уменьшается за счет пластической деформации и распределение напряжений приближается к равномерному. Траектория разрушения шва совпадает с площадью его наименьшего сечения и только на концах выходит на катет, через который передается внешнее усилие (рис. 4.8, в).

Лобовые угловые швы при работе на срез обладают большей прочностью, чем фланговые, на 15...25 %. Однако повышенная несущая способность лобового шва в нормах не учитывается и значения расчетного сопротивления углового сварного шва R_wf установлены применительно к фланговым швам.

Глубокое проплавление углового шва может привести к сильно выраженной механической неоднородности металла в сварном соединении, при которой несущую способность соединения будет определять менее прочный основный металл. В связи с этим нормами введен расчет соединения с угловыми швами по двум опасным сечениям (рис.4.9): по металлу шва 1 и границе сплавления 2 Расчет по металлу шва выполняют по формуле

(4.9)

а по границе сплавления - по формуле

(4.10)

где l_w — расчетная длина шва, принимаемая меньше его полной длины на 10 мм;

β_f и β_z — коэффициенты, учитывающие глубину проплавления шва и границы сплавления в зависимости от условий сварки, принимаемые при сварке элементов из стали: с пределом текучести до 530 МПа (5400 кгс/см²) — по табл. 4.4; с пределом текучести свыше 530 МПа (5400 кгс/см²) независимо от вида сварки, положения шва и диаметра сварочной проволоки β_f =0,7 β_z = 1;

и -коэффициенты условий работы шва, равные 1 во всех случаях, кроме конструкций, возводимых в климатических районах I₁, I₂, II₂ и II₃, для которых y_wf = 0,85 для металла шва с нормативным сопротивлением R_wun = 410 МПа (4200 кгс/см²) и y_wz = 0,85 — для всех сталей.

- расчетное сопротивление металла шва; - расчетное сопротивление сварного соединения; k_f - катет шва;

Таблица 4.4 - Значения коэффициентов β_f и β_z

Вид сварки при диаметре сварочной проволоки d, мм	Положение шва	Коэффи-циент	Значения коэффициентов βf и βz при катетах швов, мм
3-8	9—12	14-16	18 и более
Автоматическая при d = 3-5	В лодочку	βf	1,1	0,7
	βz	1,15	1,0
Нижнее	βf	1,1	0,9	0.7
	βz	1,15	1,05	1.0
Автоматическая и полуавтоматическая при d = 1,4-2	В лодочку	βf	0.9	0.8	0,7
	βz	1,05	1,0
Нижнее, горизонтальное, вертикальное	βf	0,9	0,8	0,7
	βz	1,05	1.0
Ручная; полуавтоматическая проволокой сплошного сечения при d < 1,4 или порошковой проволокой	В лодочку, нижнее, горизонтальное, вертикальное, потолочное	βf	0,7
βz	1,0

Примечание. Значения коэффициентов соответствуют нормальным режимам сварки.

Для угловых швов единственным предельным состоянием, четко наблюдаемым при испытаниях, является разрушение. Поэтому для сварных соединений с угловыми швами при действии статической нагрузки нормативное сопротивление установлено по временному сопротивлению металла шва (R_wun), а не по пределу текучести. В качестве характеристики разрушения углового шва использовано временное сопротивление при одноосном растяжении.

Для определения расчетных сопротивлений угловых швов на срез принята формула

где - коэффициент надежности по материалу шва;

Значения коэффициента надежности по материалу шва следует принимать равными: = 1,25 - при значениях R_wun не более 49 кН/см²; = 1,35 - при значениях R_wun= 59 кН/см² и более. Расчетные сопротивления металла швов сварных соединений с угловыми швами приведены в СНиП.

Расчетное сопротивление металла границы сплавления R_wz, так же как и R_wt устанавливается по временному сопротивлению металла

где R_un - нормативное сопротивление металла границы сплавления, принимаемое равным нормативному сопротивлению основного металла по временному сопротивлению.

Однако при ручной сварке элементов, выполненных из малоуглеродистых сталей с пределом текучести до 28,5 кН/см², необходимо применять такие электроды, которые обеспечивают расчетное сопротивление по металлу шва , но не превышать значения, определяемого неравенством .

При механизированных способах сварки элементов с пределом текучести до 28,5 кН/см² следует использовать сварочную проволоку, которая бы обеспечивала условие

При сварке элементов из стали с пределом текучести свыше 28,5 кН/см² необходимо применять электроды или сварочную проволоку, для которых выполняется условие .

Перечисленные ограничения при сварке элементов из малоуглеродистых сталей обеспечивает в предельном состоянии разрушение соединения по металлу шва, а не по границе сплавления.

При проектировании сварного соединения с угловыми швами на действие продольной или поперечной силы удобнее определять необходимую длину шва из выражений (4.9) или (4.10). Расчетная длина углового шва будет равна

Минимальное значение катета шва k_f необходимо принимать по табл. 4.5 в зависимости от толщины свариваемых элементов, способа сварки, марки стали и вида соединения.

Таблица 4.5 -Минимальные катеты швов k_f

Вид соединения	Вид сварки	Предел текучести стали. МПа (кгс/см2)	Минимальные катеты швов kf, мм, при толщине более толстого из свариваемых элементов t, мм
4-5	6-10	11-16	17-22	23-32	33-40	41-80
Тавровое с двусторонними угловыми швами; нахлесточное и угловое	Ручная	До 430(4400)
Св. 430 (4400) до 530 (5400)
Автоматическая и полуавтоматическая	До 430 (4400)
Св. 430 (4400) ДО 530(5400)
Тавровое с односторонними угловыми швами	Ручная	До 380 (3900)
Автоматическая и полуавтоматическая

В нахлесточных соединениях (рис. 4.10) обычно катет шва k_f принимают равным меньшей из толщин соединяемых деталей, а расчетная длина швов равна сумме расчетных длин накладываемых швов. Если длина флангового шва оказалась больше допустимой расчетной длины, равной 85 , то рациональнее определять уже не длину, а толщину шва k_f, исходя из его допустимой расчетной длины

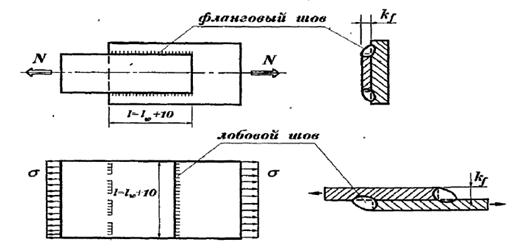

Рис. 4.10 – К расчету угловых швов:
а - фланговые швы; б – лобовые швы

Пример 4.2. Рассчитать прикрепление внахлестку растянутого элемента из полосовой стали С285 сечением 200x10 мм к листу толщиной 12 мм. Определить наименьшую длину нахлестки при условии равнопрочности элемента и его прикреплении лобовым и двумя фланговыми швами (рис.4.11).

Определим предельное усилие, воспринимаемое элементом. По приложению 1 СНиП расчетное сопротивление листового проката из стали С285 толщиной t=10 мм равно R_y=27 кН/см². Предельное усилие равно N= R_y·b·t =27·20·1=540 кН.

Принимаем катет шва по табл.4.6 для ручной сварки в "угол" - k_f = 8 мм.

Выбираем сварочные материалы и их расчетные сопротивления - электрод типа Э46 (табл.4.1); расчетное сопротивление металла шва = 20,5 кН/см² (СНиП).

Рис. 4.11 – Расчетная схема

Вычислим несущую способность металла сварного шва длиной lw =1 см. Коэффициент βf =0,7 (табл.4.4). Тогда =0,7·0,8·20,5·1,0·1,0 = 11,5 кН/см2. Вычислим несущую способность металла зоны сплавления по выражению , в котором βz =1 (табл.4.4); .

Нормативное сопротивление стали С285 по временному сопротивлению = 40 кН/см² (см. приложение 1); 0,45·40 =18,0 кН/см².

= 1·0,8·18·1,0·1,0= 14,4кН/см.

Из полученных значений несущей способности металла шва и металла зоны сплавления следует, что минимальную несущую способность имеет металл сварного шва.

Определим усилие, воспринимаемое одним лобовым швом с расчетной длиной l_w = 20-1 = 19 см, N_Л = 11,5/19 = 218,5 кН.

Определим усилие, приходящееся на каждый из фланговых швов:

N_Ф =(N- N_Л)/2 = (540 - 218) / 2 = 161 кН.

Воспользовавшись формулой (4.11), вычислим расчетную длину флангового шва

l_w = 161 / 11,5 = 14 см.

Длина нахлестки l= 14+1 = 15 см, что больше 5 минимальных толщин и меньше 85·0,7·0,8 = 47,6 см.
