Т а б л и ц а 4.2. Материалы для сварных соединений стальных конструкций

Сталь	Материал	Нормативное сопротивле- ние металла шва , кН/см2	Расчетное сопротивление металла угло- вых швов , кН/см2
Марка сварочной проволоки при сварке в углекислом газе или в его смеси с аргоном	Марка флюса при свар- ке под флюсом	Тип электрода при свар- ке по- крытыми электродами
С235, С245, С255, С275, С285, Ст3кп, Ст3пс, Ст3сп, 20	Св-08А Св-08ГА	АН-348А АН-60	Э42*, Э42А Э46*, Э46А
С345, С345Т, С375, С390, С390Т, С390К, С440, 09Г2С, 16Г2АФ	Св-08ГА* Св-10ГА* Св-08Г2С* Св-10Г2 Св-10НМА	АН-17-М АН-43 АН-47 АН-348-А*	-- Э50*, Э50А -- --		21,5
С345К	Св-08ХГ2СДЮ Св-08Х1ДЮ	АН-348-А	--		21,5

П р и м е ч а н и е: 1. Для проволок Св-08Г2С следует принимать кН/см2 и кН/см2, кроме угловых швов с катетом мм. 2. При соответствующем технико-экономическом обосновании для сварки конструкций допускается использовать материалы, не указанные в настоящей таблице. При этом свойства металла шва должны удовлетворять требованиям технических условий.

Использование данного материала уточнить по СНиП

В отдельных случаях, например, при вибрационной нагрузке, рассчитывают и косые швы, разложив действующее усилие на перпендикулярное оси шва и действующее вдоль шва, находим (рис.4.5, б)

- перпендикулярно шву, - вдоль шва,

где - расчетная длина косого шва.

Сварные стыковые соединения, выполненные без применения физических методов контроля качества, при одновременном действии в одном и том же сечении шва нормальных напряжений и , действующих по взаимно

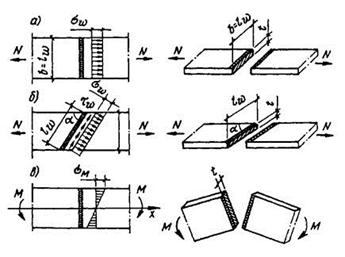

Рис. 4.5. К расчету стыковых швов

а – на продольную силу; б – на продольную силу стыка с косым швом; в – на изгиб

перпендикулярным направлениям «Х» и «У» и касательных напряжений

следует проверять по формуле:

(4.2)

Разрушение сварных соединений с угловыми лобовыми и фланговыми швами происходит как по металлу шва, так и по металлу границы сплавления (рис.4.6). В соответствии с этим расчет выполняют по одному из двух сечений: сечению 1 по металлу шва и сечению 2 – по металлу границы сплавления (рис.4.7), в зависимости от того какое сечение более опасно. Угловые швы всегда работают в условиях сложного напряженного состояния и срезывающее напряжение доминирует. Поэтому СНиП допускает производить расчет на срез, названный “условным” срезом.

Расчетная площадь сечения шва при разрушении по металлу шва равна , при разрушении по металлу границы сплавления Awz = z kf lw

Расчетным является сечение по металлу границы сплавления. В этом случае расчетная длина шва .

Если , то расчетным сечением является сечение по металлу

шва и напряжение . (4.3)

Если , то проверка прочности соединения выполняется по металлу границы сплавления, тогда:

4,4

где - усилие проходящее через центр тяжести соединения; - расчетная длина шва в сварном соединении, равная суммарной длине всех его участков за вычетом 1 см; и - коэффициенты, принимаемые по табл.4.3 и учитывающие проплавление металла при сварке. Физический смысл коэффициентов и - отношение минимальных размеров в сечении шва к катету шва (см. рис.4.7). При ручной сварке, когда глубина проплавления невелика и заштрихованную площадь на рис.4.7, б можно считать равносторонним прямоугольником, а . Из формулы (4.3) и (4.4) можно определить катет шва “ ”, который должен быть не меньше величин, указанных в табл.4.4. СНиП. Однако, чем меньше отношение катета шва (или толщина шва) к толщине свариваемого металла , тем более хрупким становится металл шва, что ведет к образованию

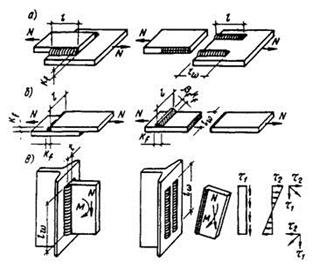

Рис 4.6. К расчету угловых швов

а - на разрушение соединений с фланговыми швами; б – с лобовыми швами; в – работающих на изгиб

трещин. Поэтому СНиП диктует, что катеты угловых швов должны быть не более , где - наименьшая толщина соединяемых элементов.

Сварные соединения с угловыми швами при действии “ ” в плоскости, перпендикулярной плоскости расположения швов, рассчитывают на срез:

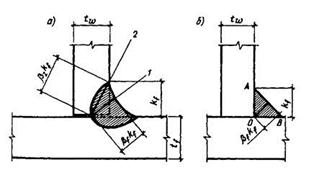

Рис. 4.7 Расчетные сечения шва

1 – по металлу шва;2 – по металлу границы сплавления по металлу шва

(4.5) по металлу границы сплавления

(4.6) где и - моменты сопротивления расчетных сечений сварного соединения соответственно по металлу шва и металлу границы сплавления; и - коэффициенты условия работы шва, и во всех случаях, кроме конструкций, возводимых в климатических районах, указанных в СНиП 2.01.07-85; и - расчетные сопротивления металла шва и металла границы сплавления (см. табл.4.2 и прил.2).

При действии момента в плоскости расположения швов их рассчитывают на срез по формулам:

по металлу шва (4.7)

по металлу границы сплавления (4.8)

где x и y - коэффициенты точки А сварного соединения, наиболее удаленные от центра тяжести; и - моменты инерции расчетного сечения сварного соединения по металлу шва относительно его главных осей “x” и “y”; и - то же, по металлу границы сплавления.

При расчете сварного соединения с угловыми швами на одновременное действие продольной силы, поперечной силы и момента должны выполняться условия

и где и - напряжения в точке расчетного сечения сварного соединения соответственно по металлу шва и металлу границы сплавления, определяемые по формуле:
