Для перенесения точек А и В здания на местность способом полярных координат (рис.6) необходимо найти углы β1 и β2, а также длины линий dA и dB.
Координаты точек А и В определяют графически, координаты точек 1 и 2 (точки разбивочной сети) и дирекционный угол стороны Д1–2 берут из ведомости вычисленных ранее координат.

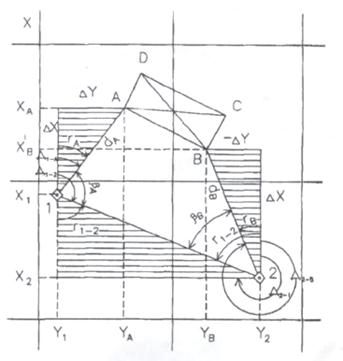

Рис. 6. Плановая схема разбивочного чертежа
Вычисление значений βА и dA для перенесения точки А на местность способом полярных координат производят в такой последовательности:
- Находят разности координат точек начала и конца длины линии dA:
- Вычисляют величину румба длины линии dA:
(10)
- Определяют по знакам приращений наименование румба (табл.3) и переходят от него к дирекционному углу Д1–А стороны dA;
- Вычисляют величину горизонтального угла:
(11)
- Вычисляют длину линии dA по формулам из прямой геодезической задачи:
(12)
(13)
