Пункты съемочного обоснования

2 3 4 5 6 7 8

Класс

Назначение высотной ГГС

Нивелирные сети I и II классов:

- для распространения единой (Балтийской) системы высот по всей территории страны;

- для решения научных задач (определение движения земной коры)

Нивелирные сети III и IV классов:

- для геодезического обеспечения всех видов съемок;

- для решения инженерно-геодезических задач в народном хозяйстве.

Основные характеристики высотной государственной геодезической сети:

- L(P) хода (полигона) – до 2000км

- СКП нивелир. 1км хода – 0,5 мм

- допус. выс. невязки -мм

- L(P) хода (полигона) – до 800км

- СКП нивелир. 1км хода – 0,8 мм

- допус. выс. невязки -мм

- L(P) хода (полигона) – до 200км

- СКП нивелир. 1км хода – 1,6 мм

- допус. выс. невязки -мм

- L(P) хода (полигона) –

- СКП нивелир. 1км хода –6 мм

- допус. выс. невязки -мм

Закрепление пунктов высотной основы постоянными знаками с интервалом 5-7 км; в труднодоступных районах через 10-15 км. При прокладке (развитии) высотной геодезической сети высоты передаются на все пункты ГГС.

Высотные геодезические сети сгущения

1.Создаются для высотного обоснования съемок в масштабах 1: 10 000 — 1: 25 000;

— для выполнения инженерных геодезических задач в народном хозяйстве.

2.Высотная сеть сгущения создается приложением отдельных ходов как нивелирование II,

III, IV классов и опирается на пункты I, II, III классов.

З.Плотность пунктов:1 пункт на 5 — 7 км²

Высотная съемочная сеть

— создается для выполнения топографических съемок (масштаб 1: 5 000 — 1: 500) и выполнение инженерно-геодезических задач в строительстве;

— пункты высотной съемочной сети совмещают с пунктами плановой съемочной сети; — методы создания сети:

— геометрическое нивелированием с допуском технического

— нивелирования

— тригонометрическим нивелированием

При геометрическом нивелировании прокладывают ходы между пунктами нивелирования II, III, IV классов.

— ошибки определения высот пунктов не должны быть более 1/10 принятой высоты сечения рельефа.

— допуск технического нивелирования мм

или мм

Закрепление и обозначение на местности пунктов геодезической сети

Пункты ГГС (плановые пункты):

— пункты ГГС 1 — 4 классов закрепляются на местности подземными центрами, что обеспечивает их постоянную сохранность. Тип центра зависит от физико-географических условий региона

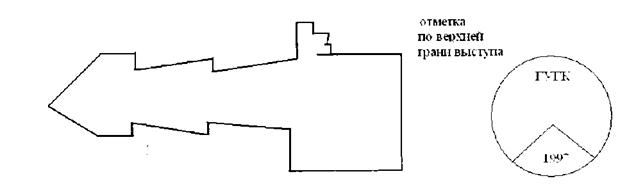

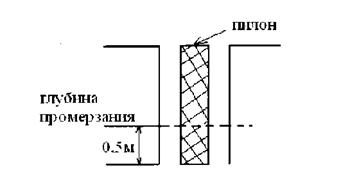

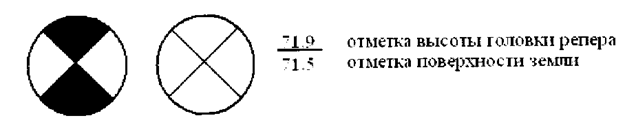

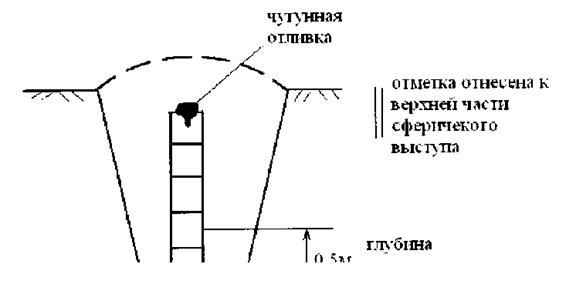

.Подземный центр—это, как правило, железобетонный столб (пилон), закладываемый на 0,5 м ниже глубины промерзания грунта.

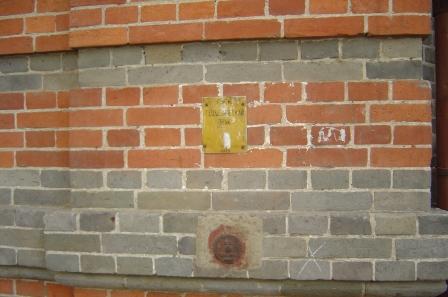

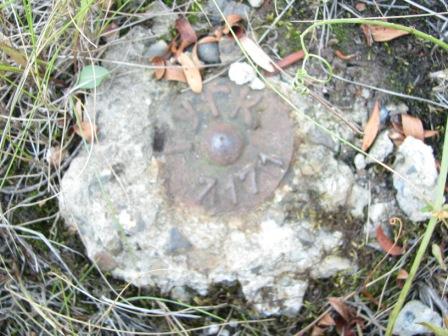

— в верхнюю часть центра бетонируется чугунная отливка:

— над отливкой может насыпаться грунт слоем 10-15 см

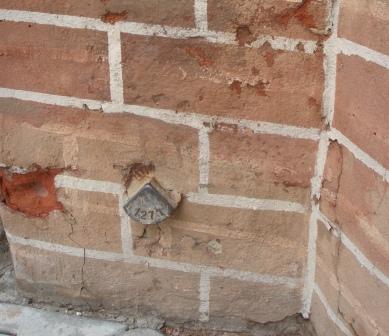

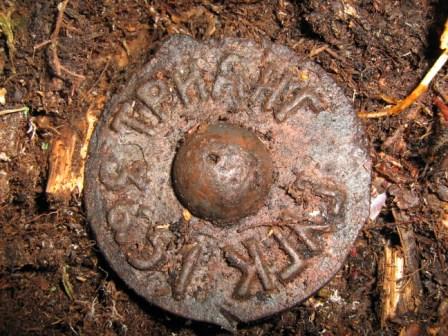

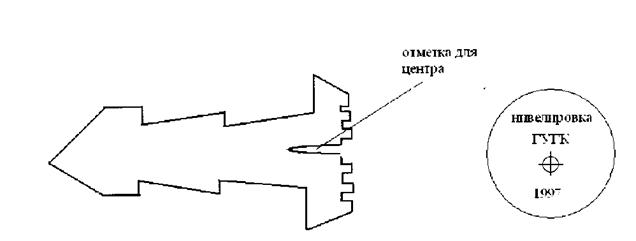

— точка на пересечении рисок на марке является центром геодезического пункта
— в 1,5 м от центра устанавливается опознавательный столб с охранной плитой.
— вблизи каждого пункта на расстоянии 0,5 — 1 км устанавливаются два ориентирных пункта — два бетонных или деревянных столба.

Пункты ГСС:

— закладываются центры в виде бетонных, деревянных столбов или металлических труб, закладываемых на глубину до 1м. (Инструкция СН 212-73) сохранность пунктов должна быть обеспечена в течение нескольких лет (длительная сохранность).

— закрепляются временными знаками

— знаки изготавливаются из деревянных кольев или металлических труб длиной до 50 см, которые забиваются вровень с землей (2 — 3 см над поверхностью земли)

— центром знака служит вбитый гвоздь в торец столба или насечка
— для отыскания такого знака рядом с ним забивают кол-сторожок высотой 30 см

— знак окапывают канавкой диаметром 1 м.

Для обеспечения взаимной видимости между смежными пунктами ГГС при выполнении угловых и линейных измерений над центрами устанавливают геодезические знаки.

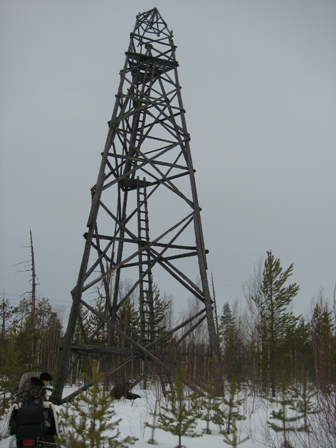

Типы наружных геодезических знаков:

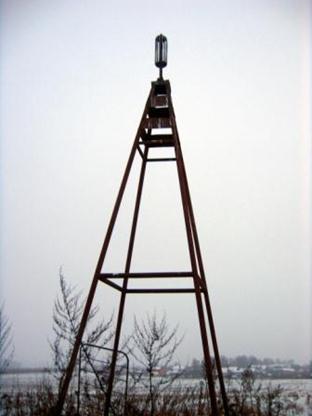

- пирамиды
