Предназначен для измерения массового расхода и массы (количества), плотности (концентрации) и температуры жидкости (молочных продуктов, сиропа, масел, жиров, кислот, щелочей, уксуса, красок, суспензий, патоки, продуктов ферментации, различных газов и их смесей).
Принцип действия основан на измерении кориолисовых сил в трубах первичного преобразователя при протекании через них потока среды. Измерение плотности основано на измерении резонансной частоты колебания трубок первичного преобразователя расхода (см. рис.2.20). При отсутствии потока жидкости сигналы датчиков совпадают на фазе 1. Как только жидкость начинает двигаться по трубопроводу, происходит изменение геометрии измерительных трубок 2, приводящее к сдвигу сигналов датчиков 3. Разность фаз прямо пропорциональна массовому расходу жидкости.

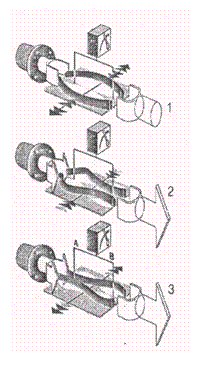

Рис. 2.20. Эффект Кориолиса: сдвиг фаз колебаний труб пропорционален массовому расходу
Основные достоинства:
- непосредственое измерение массового расхода;
- возможность измерения температуры и плотности;
- отсутствие ограничений по месту установки;
- измерения можно проводить для вязких жидкостей и жидкостей содержащих твердые частицы;
- высокие точность измерения и воспроизводимость;
- отсутствие подвижных деталей.
Основные недостатки:
- более высокая стоимость;
- имеют место небольшие потери давления.
