Тахометрические расходомеры

Принцип их действия основан на использовании зависимостей скорости движения тел – чувствительных элементов, помещаемых в поток, от расхода веществ, протекающих через эти расходомеры. Наиболее распространены турбинные, камерные и шариковые расходомеры.

Турбинные расходомеры (турбинный счетчик). Под действием потока жидкости или газа вращаются подвижные элементы, например крыльчатка. Частота вращения крыльчатки пропорциональна расходу вещества, протекающему через тахометр. Частота вращения крыльчатки передается счетному устройству. Магнитоиндукционный преобразователь преобразует частоту вращения крыльчатки в стандартизованный электрический сигнал измерительной информации.

Основные достоинства:

- высокая точность;

- высокое быстродействие (т.е. реакция на изменение расхода);

- большой динамический диапазон;

- простота установки и конструкции, низкая стоимость.

Основные недостатки:

- подвижные детали подвержены износу;

- датчик должен регулярно калиброваться;

- может использоваться только в чистых жидкостях, не содержащих твердых частиц и имеющих малую вязкость (например, чистой воде);

- при перегрузке (т.е. расходах выше предельного) быстро выходит из строя;

- при разрушении может произойти загрязнение продукта;

- существуют ограничения по месту установки (может устанавливаться только в определенных точках трубовопровода, где отсутствуют сложные участки и не образуются завихрения).

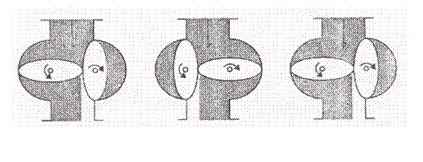

Камерные тахометрические расходомеры. Подвижные элементы отмеривают или отсекают определенные объемы жидкости или газа (см. рис.2.16). Элементы закреплены на шестернях. Учет вещества основан на отсчете числа оборотов шестерней. Выпускаемые счетчики проводят измерения в диапазоне от 0 до 36 м³/ч. Класс точности 0,5; 1,0.

Рис. 2.16. Камерные (объемные) счетчики

Индикация расхода жидкости осуществляется с помощью счетчика, установленного непосредственно на измерительной головке. Для преобразования сигнала в единицы расхода или в систему контроля, или на внешний счетчик могут использоваться электронные счетчики.

Основные достоинства:

- высокая точность и сходимость результатов измерений даже при малых расходах;

- вязкость жидкости не оказывает влияния на точность измерения;

- не требует затрат энергии;

- надежность, разнообразие конструктивных вариантов исполнения;

- отсутствие требований по прямым участкам трубопрвода.

Основные недостатки:

- наличие подвижных деталей;

- необходимость технического обслуживания и повторной калибровки;

- стоимость конструкции, отвечающей санитарно-гигиеническим нормам, может оказаться довольно высокой;

- применение приводит к уменьшению напора (потерям давления);

- во избежание кавитации требуется обеспечить обратное давление;
