Мощность водоносного пласта Н, м | Дебит скважины Q, м3/сут | Понижение уровня воды в скважинах, м | Расстояние наблюдательных скважин от центральной, м | |||
центральной S | наблюдатель-ных | |||||
№1, S 1 | №2, S 2 | №1, Х 1 | №2, Х 2 | |||
3,5 | 1,6 | 0,8 |
Вычерчиваем расчётную схему к задаче 3 (см. рис. 3).
Рассчитываем коэффициент фильтрации для участков:
«Центральная скважина – наблюдательная скважина №1» по формуле (11):
Кф 1=0,73 Q =0,73∙96=
=70,08==4,73 м/сут.
«Центральная скважина – наблюдательная скважина №2» по формуле (12):
Кф 2=0,73 Q =0,73∙96=
=70,08==4,43 м/сут.

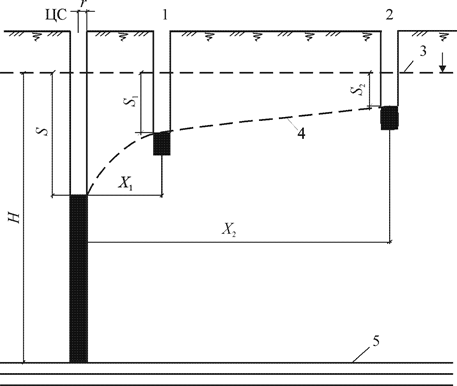

Рис. 3. Расчётная схема для определения коэффициента
фильтрации водоносных песков:
ЦС – центральная скважина; 1 – наблюдательная скважина №1;
|
Масштаб вертикальный
| |||||||
|
|
Масштаб горизонтальный
«Наблюдательная скважина №1 – наблюдательная скважина №2» по формуле (13):
Кф 3 = 0,73 Q= 0,73∙96 =
=== 3,87м/сут.
Среднее значение коэффициента фильтрации вычисляем по формуле (14):
Кфср= (Кф 1 +Кф 2 +Кф 3)/3= (4,73+4,43+3,87)/3 = 4,34 м/сут.
