 для типа gG,
| Время, с | |||
| 10** | 5** | 0,1 | 0,1 | |
|
|
|
| |
| **(10 с) - минимальный ток, при котором преддуговое время не менее 10 с;
(5 с) - максимальный ток, при котором время отключения не более 5 с
|
Испытание вставок на разброс:
· во вставку в течение 10 с подают ток (10 с) Она не должна сработать;
· во вставку подают ток (5 с). Она должна сработать в течение 5 с;
· во вставку в течение 0,1 с подают ток . Она не должна сработать;
· во вставку подают ток . Она должна сработать в течение 0,1 с.
Напряжение на дуге в момент разрыва для вставок:
до Un=300 В не должно превышать 2000В.
до Un=660 В – 2500 В.
Эти же напряжения являются испытательными.

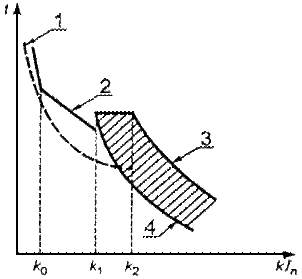

Плавкая вставка aM характеризуется одним значением тока и времятоковой характеристикой в соответствии с рисунком
1 - времятоковая характеристика отключения подсоединенного коммутационного аппарата для защиты от сверхтоков; 2 - перегрузочная характеристика;
3 - характеристика отключения; 4 - преддуговая характеристика
|
|
|
Рис.2*
Перегрузочная характеристика между
и
соответствует постоянному значению
.
