Лекция №8. Единая система конструкторской документации

Раздел 5. Наглядные изображения. Область применения и правила построения

Перед выполнением заданий по курсу «Инженерная графика» в разделе "Проекционное черчение" требуется ознакомиться с ГОСТ ами Единой системы конструкторской документации (ЕСКД). Это необходимо для овладения емким и точным техническим языком. Для того, чтобы этот язык был понятен каждому, кто имеет дело с чертежами, необходимо соблюдать единообразие; язык должен подчиняться четким правилам и не вызывать никаких сомнений у того, кто им пользуется. Многочисленные условности современного чертежа, разнообразные требования к технологии изготовления деталей, выраженные специальными системами знаков и надписей, предусмотрены тем или иным стандартом, содержащимся в ЕСКД.

ГОСТ 2.301 - 68 — Форматы:

ГОСТ 2.302 - 68 — Масштабы;

ГОСТ 2.303 - 68 — Линии;

ГОСТ 2.304 - 81 — Шрифты чертежные;

ГОСТ 2.305 - 68 — Изображения — виды, разрезы, сечения;

ГОСТ 2.307 - 68 — Нанесение размеров и предельных отклонений;

ГОСТ 2.317 - 69 — Аксонометрические проекции.

При выполнении заданий необходимо пользоваться чертежными инструментами. Чертежи выполняются на листах чертежной бумаги стандартного формата.

В соответствии с ГОСТом 2.301 - 68 форматами называются листы чертежей и других конструкторских документов для всех отраслей промышленности и строительства, имеющие следующие размеры:

§ А0 — 1189 х 841,

§ А1 — 594 х 841,

§ А2 — 594 х 420,

§ А3 — 297 х 420,

§ А4 — 297 х 210.

Формат А0 с размерами сторон 1189 х 841 мм имеет площадь 1м² .

Другие основные форматы получают путем последовательного деления этого формата на две равные части, параллельно меньшей его стороне.

Лист формата А4 располагается только вертикально, а основная надпись выполняется вдоль короткой (210 мм) стороны формата.

Рабочее поле чертежа ограничивается рамкой, которая проводится сплошной основной линией толщиной в пределах от 0,5 - 1,4 мм, слева на расстоянии 20 мм, с трёх других сторон на расстоянии 5 мм от края листа (рис. 8.1 ). Обводку рамки чертежа производят на заключительном этапе работы.

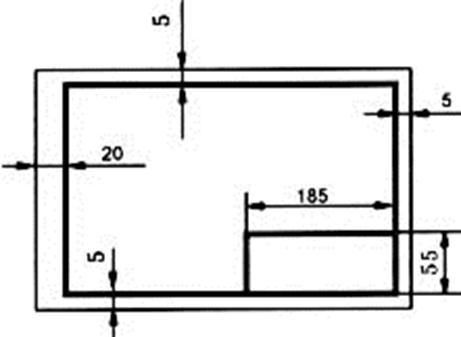

Рис. 8.1. Рамка и основная надпись чертежа (расположение на листе).

Основная надпись

Основная надпись должна включать (рис. 8.2):

1. Обозначение чертежа.

2. Наименование изделия или задания чертежа.

3. Обозначение материала изделия.

4. Литеру "У", присвоенную учебному чертежу

5. Масштаб изображения.

6. Порядковый номер листа на документах, состоящих из нескольких листов.

7. Общее количество листов документа (заполняется на первом листе).

8. Массу в кг (в случае отсутствия данных не заполняют).

9. Обозначение студенческой группы (по расписанию).

10. Фамилии лиц, выполняющих и проверяющих чертежи, их подписи и дату подписи документа. Рис. 8.2 cодержит пример заполнения основной надписи чертежа.

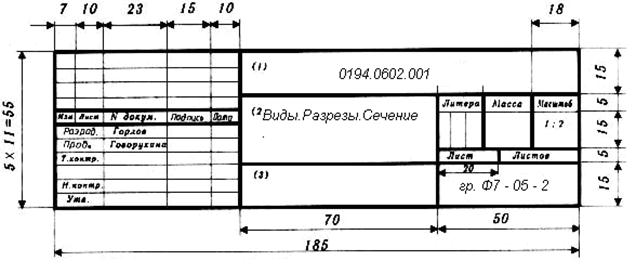

Рис. 8.2. Основная надпись чертежа.
