Принципиальные схемы

Эти схемы служат для изучения принципа действия системы автоматизации, они необходимы при производстве наладочных работ и в эксплуатации.

При разработке систем автоматизации технологических процессов обычно выполняют принципиальные схемы самостоятельных элементов, установок или участков автоматизируемой системы, например схему управления задвижкой, схему автоматического и дистанционного управления насосом, схему сигнализации уровня в резервуаре и т.п.

Принципиальные схемы систем контроля и управления по назначению могут подразделяться на схемы управления, технологического контроля и сигнализации, автоматического регулирования и питания.

Принципиальные схемы по видам могут быть электрическими, пневматическими, гидравлическими и комбинированными.

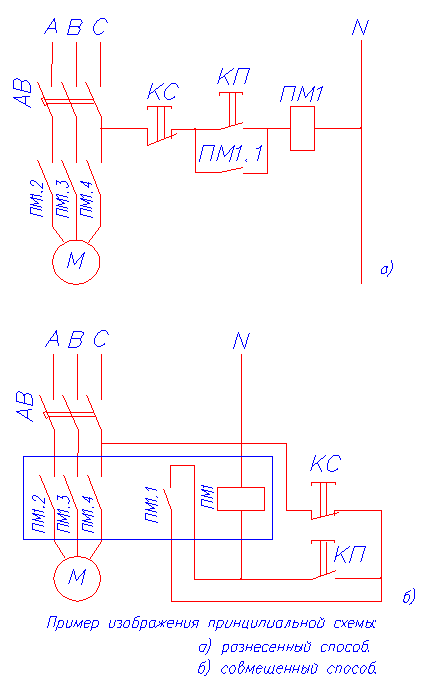

В качестве примера рассмотрим принципиальные электрические схемы. Эти схемы могут выполняться разнесённым и совмещённым способом. При разнесённом способе элементы, относящиеся к одному аппарату, размещаются таким образом, чтобы было удобно читать схему. При совмещённом способе элементы, относящиеся к одному аппарату, размещаются в непосредственной близости друг к другу. Такую схему неудобно читать, но удобно использовать при монтаже. Элементы, относящиеся к одному аппарату, на таких схемах обводят контуром, выполненным сплошной тонкой линией.
