Т,S диаграмма для изображения теплоты

Понятие энтропии позволяет ввести чрезвычайно удобную для термодинами­ческих расчетов Т, s-диаграмму, на кото­рой (как и на р, v-диаграмме) состояние термодинамической системы изобража­ется точкой, а равновесный термодина­мический процесс линией (рис. 3.1).

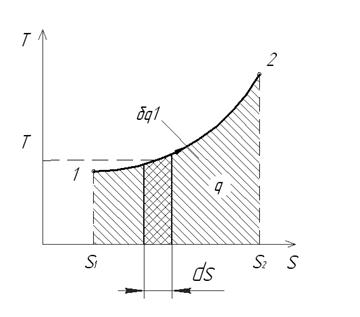

Рис. 3.1 Графическое изображение теплоты в Т, s-координатах.

Из уравнения следует, что в равновесном процессе

(3.12)

(3.13)

Очевидно, что в T, s-диаграмме эле­ментарная теплота процесса δq изобра­жается элементарной площадкой с высо­той Т и основанием ds, а площадь, огра­ниченная линией процесса, крайними ординатами и осью абсцисс, эквивалент­на теплоте процесса.

Формула (3.12) показывает, что ds и bq имеют одинаковые знаки, следова­тельно, по характеру изменения энтропии в равновесном процессе можно судить о том, в каком направлении происходит теплообмен. При подводе теплоты к телу (δq>0) его энтропия возрастает (ds>0), а при отводе теплоты (δq<0)-убывает (ds<0).
