Статистический характер значений прочности материалов и нагрузок на сооружения учитывается на основе анализа соответствующих кривых распределения путем введения нормативных и расчетных их значений.
Нагрузки, действующие на конструкцию, характеристики прочности материала, из которого изготовлена конструкция, геометрические размеры элементов конструкции не являются строго определенными величинами, им свойственна статистическая изменчивость.
Левая часть неравенства зависит от нагрузки, действующей на конструкцию, расчетной схемы и размеров конструкции, а правая часть - от прочности материала, формы и геометрических размеров поперечного сечения элемента конструкции.
Расчет конструкций должен гарантировать их от возможности наступления любого из двух групп предельных состояний.
Нормальной считается эксплуатация, осуществляемая без ограничений и без внеочередного ремонта в соответствии с условиями, предусмотренными в задании на проектирование.
|
|
Разрушение под совместным воздействием силовых факторов и неблагоприятного влияния внешней среды, резонансные колебания, приводящие к невозможности эксплуатации.
Вторая - по непригодности к нормальной эксплуатации.
Под предельными понимаются состояния, при которых конструкция перестает удовлетворять предъявляемым к ней в процессе эксплуатации требованиям, заданным в соответствии с назначением и ответственностью сооружения.
Мосты и другие транспортные сооружения рассчитывают по методу предельных состояний.
Группы предельных состояний
Необходимость выполнения расчетов мостовых конструкций возникает при решении следующих задач:
а) при определении необходимых размеров элементов создаваемой конструкции для пропуска заданной проектной нагрузки - задача проектирования конструкции;
б) при определении возможности пропуска заданной нагрузки по имеющейся конструкции - задача проверки прочности элементов конструкции;
в) при определении максимально возможного значения нагрузки на существующую конструкцию с учетом её действительного состояния - задача определения грузоподъемности конструкции.
Различают две группы предельных состояний:
первая - по несущей способности или непригодности к эксплуатации,
К предельным состояниям первой группы относятся:
- общая потеря устойчивости формы сооружения;
- потеря устойчивости ее положения;
- вязкое, хрупкое, усталостное или иного характера разрушение;
К предельным состояниям второй группы относятся состояния, затрудняющие нормальную эксплуатацию конструкций или снижающие долговечность их вследствие появления недопустимых перемещений (прогибов, осадок, углов поворота), колебаний, трещин.
|
|
Для любого элемента конструкции любое из первой группы предельное состояние не наступает, если наибольшее возможное усилие в нем Nmах не будет превосходить наименьшее значение его несущей способности Фmin:
Nmах ≤ Фmin

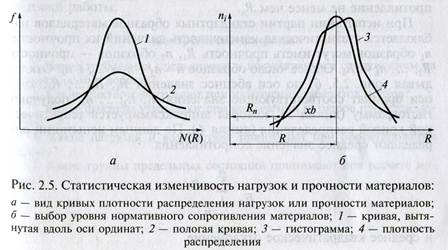

Степень их изменчивости наиболее полно можно характеризовать кривыми распределения, вид которых показан на рис.2.5. Ось ординат на этом рисунке - число случаев (или их частота), при которых наблюдались рассматриваемые нагрузка или прочность, отложенные на оси абсцисс. При определенной частоте рассматриваемые нагрузки или прочность имеют некоторое среднее значение. От этого среднего значения имеются отклонения, как к большим, так и к меньшим значениям этих величин. По характеру кривой судят о степени изменчивости рассматриваемых величин: если кривая вытянута вдоль оси ординат (кривая 1), то соответствующая величина обладает малой изменчивостью, если кривая пологая (кривая 2), то рассматриваемая величина имеет большую изменчивость.
Нормативные значения временных нагрузок на мосты устанавливаются СП35.13330.2011 Мосты и трубы (СНиП2.05.03-84* Актуализированный). Они были рассмотрены выше. Для постоянных нагрузок они принимаются по проектным размерам конструкции и средним значениям удельного веса материала.
Действительные постоянная и временные нагрузки принимают значения, отличающиеся от нормативных их значений. В связи с этим расчетные нагрузки Р определяют умножением их нормативного значения Рn на коэффициент надежности по нагрузке gf, учитывающий возможные отклонения нагрузки в неблагоприятную сторону (большую или меньшую):
Р=Рn γf
Коэффициент надежности по нагрузке γf при расчете мостов устанавливается СНиП 2.05.03-84* с учетом ее изменчивости (для постоянных нагрузок в п. 2.10, для временных нагрузок в п. 2.23, для прочих временных нагрузок в п. 2.32).
Коэффициенты сочетаний η, учитывающие уменьшение вероятности одновременного появления расчетных нагрузок, принимают по справочному приложению 2 СНиП 2. 05. 03-84*.
Расчет по первой группе предельных состояний производят на действие расчетных нагрузок, а по второй - на действие нормативных нагрузок, т. е. при γf == 1
