T-триггер. Т-триггер – элементарный автомат, имеет одну двоичную переменную Т и функция переходов описывается переключательной функцией:

2

Т-триггер – элементарный автомат, имеет одну двоичную переменную Т и функция переходов описывается переключательной функцией:

Q(t+1) = T(t+1)Q(t) + T(t+1) Q(t) = T(t+1) Ä Q(t),

т.е. выходной сигнал на Т-триггера определяется как сумма по модулю 2 состояния автомата в момент t и входного сигнала в момент (t+1), т.е. выполняет логическую функцию «Исключащее ИЛИ».

Функциональное назначение автомата Т-типа - подсчет числа единичных значений входного сигнала.

Q
T

Рисунок 5.1 - Обозначение и временная диаграмма работы Т-триггера

Таблица переходов Т-триггера

Qt T Qt+1 комментарии
Установка (переход) в «1»
Сохраняет «1»
Установка (переход) в «0»
Сохраняет «0»

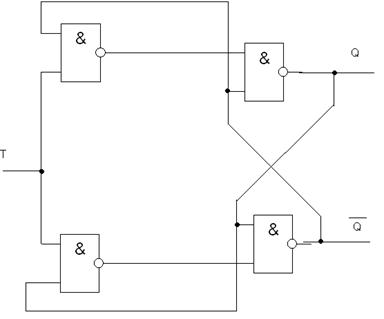

Рисунок 5.2 - Схема асинхронного Т-триггера
