6.1 JK - триггер – элементарный автомат, имеющий две входные переменные J и K, функция переходов описывается переключательной функцией:
6.2 JK - триггер универсален, при J´K = 0 его работа аналогична автомату RS - типа, а при J´K = 1 он работает, как Т – триггер, т.е. у него нет неопределенного состояния.
6.3 Таблица переходов JK – триггера
| Q(t) | Q(t+1) | |||
| JK | ||||
6.4Алгоритм работы JK – триггера
| Qt | J | K | Qt+1 | Комментарий |
| Хранение «0». Состояние не изменяется (RS-триггер) | ||||
| Подтверждение «0» (RS-триггер) | ||||
| Установка «1» (RS-триггер) | ||||
| Установка «1» (Т-триггер) | ||||
| Хранение «1» Состояние не изменяется (RS-триггер) | ||||
| Установка «0» (RS-триггер) | ||||
| Подтверждение «1» (RS-триггер) | ||||
| Установка «0» (Т-триггер) |

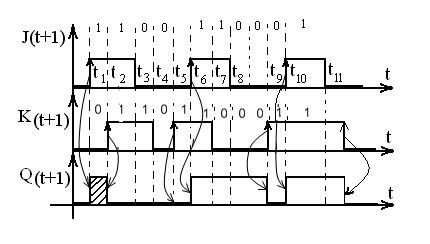

6.5 Условно-графическое обозначение и временная диаграмма работы JK – триггера.
6.6 Синхронный двухступенчатый триггер «master-slave»
Рисунок 6.1 – Функциональная схема JK – триггера типа «master-slave»
D - триггер
Т - триггер
RS - триггер
6.7 JK - триггер КР155ТВ1, КР155ТВ15
| R | S | J | K | C | Qп | Qп+1 | Примечания |
| * | * | * | * | 0/1 | 0/0 | ||
| * | * | * | 0/1 | 1/1 | |||
| * | * | * | 1/0 | 1/0 | |||
 | 1/0 | 0/1 | Счетный режим | ||||
  | 1/0 | 1/0 | Состояние не мен, если хотя бы на одном вх J или K одноврем «0» | ||||
| * | * |  | 0/1 | 0/1 | Состояние не меняется, если сигнал С в «1», но информ запомин | ||
| | 0/1 | Если на одном из вх.K=»0» | |||||
| | 0/1 | Если на одном из вх.J=»0» | |||||
| * | * |  | 0/1 | 0/1 | Состояние не меняется от измен сост J и K | ||
| | Если JK=1 в момент действия С. В момент спада J и K м.б.  не влияют на выход | ||||||
| | Если JK=0 в момент действия С. В момент спада J и K м.б. не влияют на выход |
У триггера КР155ТВ15 вход К инверсный. Если в этом триггере объединить входы J и K, то получим D – триггер.
