Вольтамперная характеристика p-n перехода

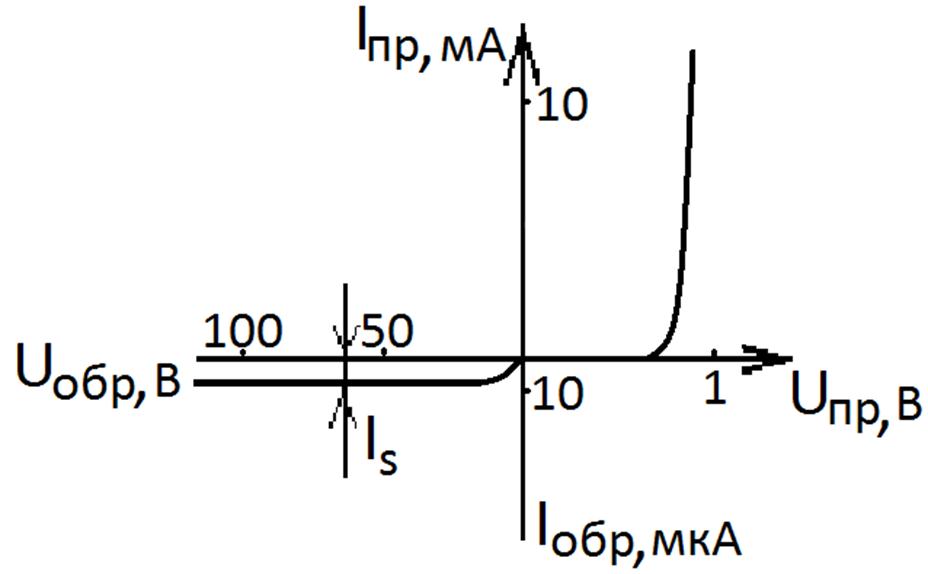

Вольтамперная характеристика представляет собой график зависимости тока во внешней цепи p-n перехода от значения и полярности напряжения, прикладываемого к нему.

Допущения:

1. - в обедненном слое нет генерации, рекомбинации, рассеяния носителей;

- носители проходят через обедненный слой мгновенно, т.е. токи носителей заряда одного знака на обеих границах одинаковы;

2. - вне обедненного слоя нет электрического поля, здесь носители движутся только вследствие диффузии;

- сопротивление нейтральных областей в сравнении с сопротивлением обедненного слоя считается пренебрежимо малым;

- уровень инжекции низкий;

3. - границы р-n перехода являются плоскими;

- носители заряда движутся только в направлении, перпендикулярном этим границам;

- краевые эффекты не учитываются.

. (1)

. (2)

, (3)

где .

, (4)
