Генератор тактовых импульсов
ГТИ предназначен для выработки сетки частот, необходимых для синхронизации работы всех блоков станции. С этой целью все станции, включенные в цифровую сеть, должны обеспечиваться тактовыми импульсами с высокой степенью надежности и согласованности.
Тактовые импульсы, генерируемые в каждом блоке оборудования, синхронизируют обмен информацией на трех уровнях:
- внутри самого блока оборудования АТС;
- между блоками оборудования одной АТС;
- между различными АТС.
Для международного обмена цифровой информацией опорные частоты должны выводиться из атомных эталонов частоты и подаваться на международные АТС, работающие в качестве ведущих.
Согласно нормативным документам Министерства связи РФ к внедрению на ЕСЭ РФ ЦСК предъявляются следующие требования:
1) все системы должны иметь сертификат соответствия, выданный Министерством связи РФ;
2) при модернизации коммутационной техники (модификации), включая модификацию ПО, необходимо заново пройти сертификацию;
|
|
3)на ВСС РФ число систем зарубежного производства ограничено:
- международные (ТМнУС) – AXE-10, EWSD;
- междугородные (ЗТУ и ТМгУС) – AXE-10, EWSD,Alcatel 1000 S-12;
- местные (не более 6 из 20).
В архитектуре современных ЦСК реализованы следующие возможности:
- работа по системе сигнализации ОКС №7;
- работа в сети IN (интеллектуальная сеть);
- работа в сети ISDN;
- реализация интерфейсов V5.1 и V5.2;
- реализация интерфейса Q.3.

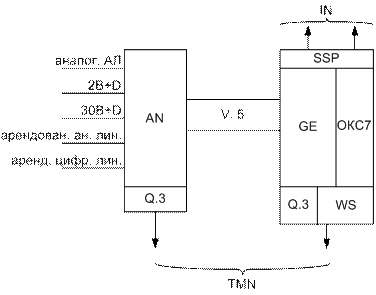

Функциональная архитектура современной ЦСК показана на рисунке 7.21.
GE – групповое оборудование; WS – рабочая станция;
IN – интеллектуальная сеть; SSP – доступ к услугам IN;
TMN – сеть управления связью; AN – сеть доступа;
Q.3 – универсальный интерфейс между оборудованием ЦСК и сетью TMN;
V.5 – стык между сетью доступа и групповым оборудованием;
ОКС 7 – общий канал сигнализации.
Рисунок 7.21- Функциональная архитектура современной ЦСК
Сертификация коммутационного оборудования импортного производства представлена в таблице 7.1. Некоторые характеристики современных ЦСК представлены в таблице 7.2.
Таблица 7.1 Сертификация ЦСК импортного производства
Тип оборудования | Назначение ЦСК | Фирма изготовитель | Страна |
AXE-10 | МнАТС, ГАТС, ЗТУ | Ericsson Nicola Tesla | Швеция Хорватия |
EWSD | МнАТС, ГАТС, ЗТУ | Siemens IskraTel | Германия Словения |
Alcatel 1000 S12 | ЗТУ, ГАТС | Alcatell Bell | Бельгия |
5ESS | ГАТС | AT&T | США |
Linea UT | ГАТС | Italtel | Италия |
C&C 08 | ГАТС | Китай |
Таблица 7.2 Некоторые характеристики современных ЦСК
ЦСК | EWSD | Alcatel 1000 S12 | AXE10 | 5ESS | МТ-20/25 | DX200 |
Структура ЦКП | В-П-П-П-В | Макс. (В-П-В)7 | В-П-В | В…П…В | В-В или В-П-В | В |
Коммутируемый трафик, Эрл | ||||||
Максимальная емкость: входов х скорость; Кбит/с | 512 4096 | 4096 | 1024 2048 | 1024 2048 | 2048 2048 | 1024 |
Внутренняя скорость, Кбит/с | ВК-8192 ПК-4096 | |||||
Вероятность блокировки | 10-9 | 10-3 ÷ 10-8 | 10-6 | 10-5 | 10-5 |
|
|
