Импульсные диоды. Имеют малую длительность переходных процессов, предназначены для работы в импульсных цепях

ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ

Имеют малую длительность переходных процессов, предназначены для работы в импульсных цепях. Они отличаются малыми ёмкостями p-n перехода (доли пФ), – за счет уменьшения площади перехода. Но из-за этого допустимые мощности невелики: 30-40 мВт.

Основные параметры:

· Ёмкость С_Д ;

· максимальное импульсное прямое напряжение U_пр.и.max

· максимальный импульсный ток I_пр.и.max

· время установления прямого напряжения на диоде t_уст

· время восстановления обратного сопротивления t_вос

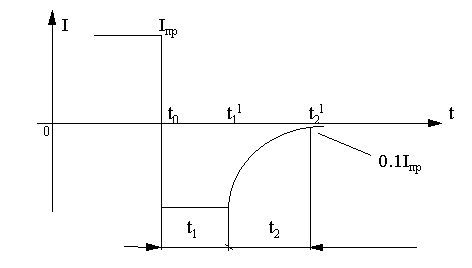

Время восстановления - от момента изменения полярности U_пр на U_обр до момента, когда I_обр не достигнет 0,1 I_пр. За время t_вос должен быть “ликвидирован” накопленный в базе заряд Q_n неосновных носителей при инжекции. Это происходит за счет рекомбинации и обратного перехода носителей в эмиттер.

На участке t₁ ток I_обр»const и ограничен внешним сопротивлением. За это время концентрация неосновных носителей в базе на границе перехода станет равновесной = p_n, но в глубине базы ещё остаётся неравновесный заряд.

C момента t₁^l обратный ток уменьшается до своего статического значения. После полного рассасывания заряда Q _n прекратится изменение обратного тока.
