Влияние напряжения стока

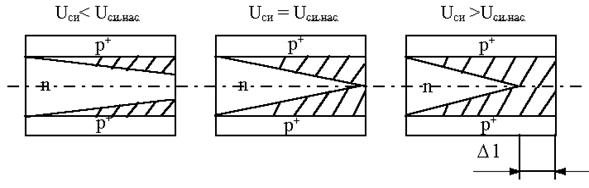

Если на канале есть напряжение U_cи, то разность потенциалов между затвором и каналом в каждой его точке различна: у истока она равна U_зи, а у стока равна сумме | U_зи | + | U_си |. Поэтому толщина канала в области стока меньше, чем в области истока. При некотором напряжении U_си = U_си.нас, когда сумма | U_зи | + | U_си.нас | = | U_зи.отс |, происходит перекрытие канала возле стока:

U_си.нас = | U_зи.отс – U_зи |

При дальнейшем увеличении U_си участок перекрытия канала расширяется и его сопротивление возрастает.

Под действием приложенного напряжения U_си. в канале появляется ток за счет движения основных носителей. Через обедненный участок перекрытия перенос носителей происходит за счет экстракции с помощью ускоряющего электрического поля.
