Вольт-амперные характеристики

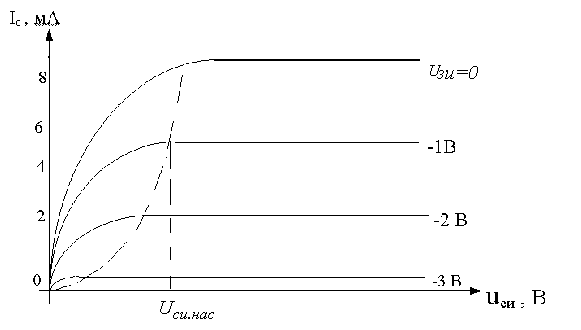

Выходные характеристики в схеме с общим истоком: I_c=f(U_си) при U_зи=const

U_cи.нас = | U_зи.отс– U_зи |

При повышении напряжения на стоке выходной ток возрастает, но при этом уменьшается толщина канала по его длине и возрастает сопротивление, поэтому зависимость I_c от U_си нелинейна, постепенно замедляется рост тока. Когда U_си достигает напряжения насыщения U_си.нас, прекращается рост тока (по упрощенной теории). Горизонтальный участок выходной характеристики называется участком насыщения. Реальные характеристики в области насыщения имеют небольшой наклон. Чем больше запирающее напряжение на затворе, тем раньше наступает перекрытие канала: при меньшем U_си наступает насыщение, и ток насыщения I_с.нас оказывается меньшим.

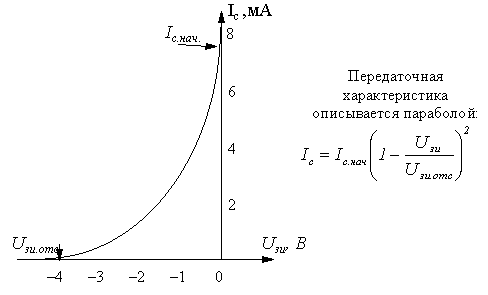

Передаточные (стоко-затворные) характеристики

определяют зависимость I_c=j(U_зи) при U_си=const.

Обычно их строят для U_си > U_си.нас

Максимальное значение тока стока при U_зи = 0 называется начальным током I_с.нач
