Дифференциальные параметры. Ток стока зависит от 2 переменных: напряжений Uзи

Ток стока зависит от 2 переменных: напряжений U_зи. и U_cи..

Приращение тока:

DI_c = SDU_зи + G_сиDU_cи,

или в системе Y- параметров:

DI_c = Y₂₁DU_зи+Y₂₂DU_cи

Здесь Y₂₁ или S - это проводимость прямой передачи или крутизна передаточной характеристики:

S=dI_c/dI_зи при U_cи=const

Из-за нелинейного вида передаточной характеристики крутизна зависит от начальной точки на кривой:

S = (2I_c.нач./U_зи.отс), мА/В

S имеет максимальное значение при U_зи =0 и линейно убывает до нуля при запирании транзистора. S измеряется в мА/В.

Y₂₂ или G_си - выходная проводимость:

G_си = dI_c/dU_си при U_зи = const

может быть определена по выходным характеристикам. Величина G_си у полевого транзистора очень мала, ее наличие обусловлено изменением эффективной длины канала при изменении напряжения U_си.

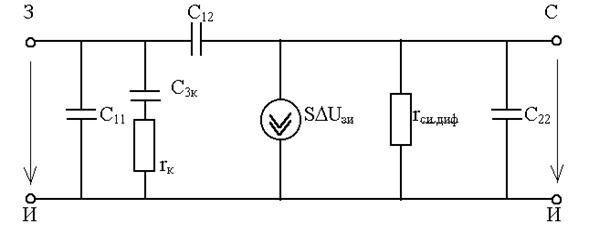

Малосигнальная схема для переменных составляющих

С повышением частоты колебаний напряжений и тока сказывается влияние междуэлектродных емкостей, которые снижают показатели транзистора:

1) уменьшается крутизна,

2) появляются емкостные составляющие входного и выходного тока,

3) появляется цепь внутренней обратной связи через проходную емкость, которая может нарушить устойчивую работу в схеме усилителя.

C₁₁ = C_зи - входная емкость, C₂₂ = C_си - выходная емкость,

C₁₂ = C_3с - проходная емкость, C_3к - распределенная емкость между затвором и активной частью канала, r_к - поперечное сопротивление этого слоя.

Цепочка C_3к r_к снижает крутизну, т.е. эффективность управления на высоких частотах сигнала:

,

где – предельная частота крутизны транзистора. На этой частоте S уменьшается в раз по сравнению с низкими частотами. Реальные значения f_s - десятки МГц.

На низких частотах входной ток в цепи затвора отсутствует. Входное сопротивление очень велико: R_вх = 10⁶..10⁹ Ом; I_з.ут. = 0,05...0,1мкА..
