Режимы работы усилителя. Точка покоя

Статический режим каскада

УСИЛИТЕЛЬНЫЕ КАСКАДЫ НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ

Для усиления используются две схемы включения: с ОБ и с ОЭ.

В статическом состоянии (в покое) рабочая точка характеризуется током коллектора покоя I_к0 и напряжением на коллекторе U_кб0 или U_кэ0. Эти значения связаны уравнением статической линии нагрузки:

U_кэ0 = U_п – I_к0R_к

Для переменного тока (т.е. сигнала) реактивные сопротивления конденсаторов С1 и С2 малы и поэтому сопротивления нагрузки и коллектора включены параллельно: R_к.н. = R_к.|| R_н

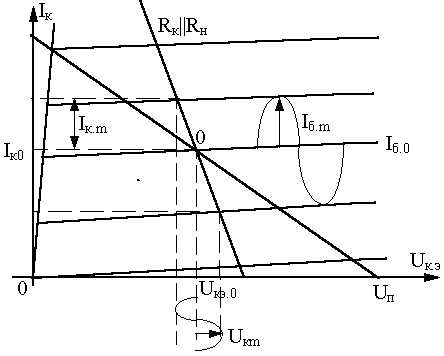

Колебания тока коллектора и напряжения на коллекторе связаны динамической линией нагрузки, которая проходит через точку покоя под большим углом к оси U_кб (U_кэ):
