Подвижные муфты

Они допускают соединение валов с повышенным взаимным смещением осей как вызванными неточностями, так и специально заданными конструктором.

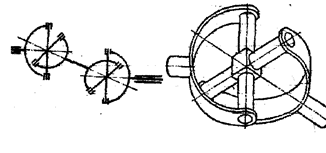

Ярким представителем этого семейства являются шарнирные муфты. Иногда в литературе они называются карданными муфтами, а иногда – шарнирами Гука.

Шарнирные муфты соединяют валы под углом до 45^о, позволяют создавать цепные валы с передачей вращения в самые недоступные места. Всё это возможно потому, что крестовина является не одним шарниром, а сразу двумя с перпендикулярными осями.

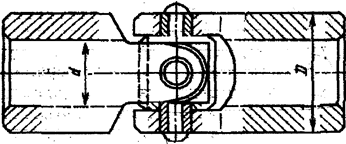

Прочность карданной муфты ограничена прочностью крестовины, в особенности мест крепления пальцев крестовины в отверстиях вилок. Поломка крестовины – весьма частый дефект, известный, практически, каждому автовладельцу.

Муфты выбираются по каталогу. Проверочный расчёт ведётся для рабочих поверхностей шарниров на смятие, проверяется прочность вилок и крестовины.
