Чердачные крыши



В зданиях с чердаком:

- чердачное перекрытие защищает помещения здания от потери тепла;

- крыша ограждает от атмосферных осадков.

Чердачные помещения используются:

- для размещения жилых помещений – мансарды;

- для служебных целей – размещения трубопроводов отопления, вентиляции.

Чердачные крыши, как правило, скатные. Т.е. выполняются в виде пересекающих­ся наклонных плоскостей — скатов.

Пересечения скатов образу­ют углы:

- западающие углы называются ендовами;

- выступающие углы называются ребрами.

Верхнее ребро крыши, расположенное горизонтально, называется коньком. Нижняя часть ската называется свесом. Вынос свеса (расстояние от стены) обычно 50 – 60 см.

Самое низкое место чердака под скатом должно иметь высоту не менее 40 см для доступа и ремонта крыши. Самое высокое место чердака должно иметь высоту не менее 1,6 м для свободного прохода.

Применяются разные формы скатных крыш (рис. 1):

- односкатная крыша (рис. 1, а) устраивается над зданиями небольшой ширины. Отвод воды организован только к одной из про­дольных стен;

- двускатная или щипцовая крыша (рис. 1, б) со­стоит из двух скатов, направленных в противоположные сторо­ны. В этом случае торцовые стены вверху имеют вид треугольников, которые называются щипцами (если стена выходит выше поверхности крыши) или фронтонами (если стена подходит под крышу);




- четырехскатная крыша (рис. 1, в, ж) имеет скаты на четыре стороны. Скаты, направленные к торцовым стенам, называются вальмами. Поэтому такие крыши иногда назы­ваются вальмовыми;

- вариант вальмовой крыши полувальмовая или полущипцовая крыша (рис. 1, г, д). Такие формы крыши применяются при устройстве на чердаке мансарды;

- шатровая крыша (рис. 1,е) применяется для зданий с квадратным или

многоугольным планом. Все скаты такой крыши в виде одинаковых треугольников сходятся вершина­ми в одной точке;

- многощипцовая крыша (рис. 1, з) применяется для покрытия квадратных или прямоугольных в плане зданий;

- мансардная крыша (рис. 1, и, к) имеет крутой уклон скатов (60°) иприменя­ется при использовании чердака для жилья или устройства хо­зяйственных помещений;

- пирамидальная крыша (рис. 174, л) имеет форму пи­рамиды и применяется в зданиях с многоугольным очертанием в плане;

- сводчатая крыша (рис. 1, ж) имеет круговое очертание и применяется для перекрытия прямоугольных в плане зданий.



- купольная крыша (рис. 1, н) перекрывает круглые в плане здания;

- коническая крыша (рис. 1, о, п) имеет вид конуса;

- бочка или луковица – крыша церквей.

Рис. 1. Формы скатных крыш

а — односкатная;

б — двускатная или щипцовая;

в, ж — четырехскатная или вальмовая;

г, д — полувальмовая или полущипцовая;

е – шатровая;

з — многощипцовая;

и, к — мансардная;

л — пирамидальная;

м — сводчатая;

н — купольная,

о, п — кони­ческая

Для скатов чер­дачных крыш обычно принимают уклоны от 18° до 45° (1: 1) . Их применяются при строительстве малоэтажных домов, в сельских местностях, в поселках,

малых и средних городах. Шатровая крыша может иметь уклон 60°.

Вода с чердачной скатной крыши отводится настенными или под­весными же-

лобами и наружными водосточными трубами.

Конструкция крыши состоит из двух частей:

- несущей,

- ограждающей.

Несущая часть состоит из элементов:

- стропила,

- прогоны,

- стойки,

- подкосы,

- лежни.

Несущие элементы крыши могут выполняться из дерева, металла, железобетона.

Стропила бывают двух видов:

- наслонные;

- висячие.

Наслонные стропила (рис. 2) применяют, когда в здании есть внутренние стены или колонны, расстояние между которы­ми не более 5- 6 м. На эти конструкции опирают или наслоняют стропила. Стропила иначе называют стропильные ноги.

Стены или колонны возвышаются над полом чердака на 15 – 20 см. На них укладывают балки, которые называются лежни. На лежни опирают стойки через 4 – 6 м.

На стойках размещается брус, который называется прогон. Стропильные ноги опираются верхней частью – на прогон, нижней частью – на стеновой брус, который называется мауэрлат. Расстояние между стропилами (шаг) 0,8 – 2,0 м.

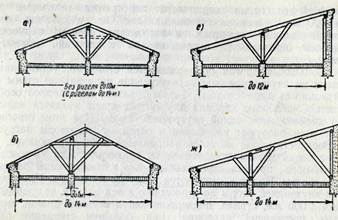

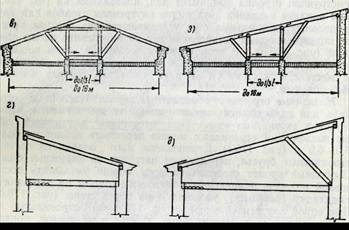

Рис. 2. Наслонные стропила

а, б, в — для двускатных крыш; г, д, е, ж, з — для односкатных крыш

Для устойчивости стро­пил между стойками и прогонами вво­дят подкосы – наклонные распорные элементы.

Висячие стропила применяют, когда в здании нет внутренних стен или колонн, а только наружные стены. Так расстояние между наружными стенами более 6 м, наслонные стропила не могут быть использованы.

Висячие стропила собирают в стропильную ферму. Она опирается на стены здания в двух точках (рис. 3).

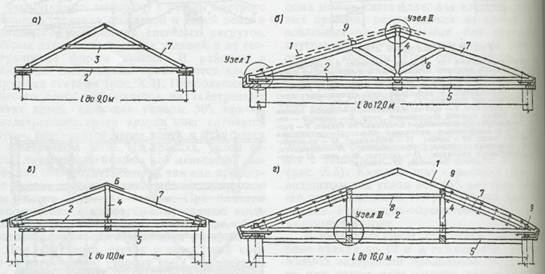

Рис. 3. Висячие стропила

а — с ригелем;

б — с подвесной бабкой и подкосами;

в — с подвесной бабкой;

г — с двумя подвесными бабками, прогонами и наслонными стропильными ногами;

/ — наслонная стропильная нога; 2 — затяжка; 3 — ригель; 4 — бабка;

5 — подвесное чердачное перекрытие; 6— подкос; 7 — нога стропильной фермы; 8 — распорка;

9 — прогон; 10 — подкладка; // — болт; 12 – на­кладка; 13 — хомут

Стропильная ферма состоит из соединенных между собой стержней. Места соединения стержней называют узлами фермы.

Верхние стержни называют верхним поясом фермы, нижние – нижним поясом фермы. Вертикальные стержни называются стойками, подвесками или бабками, горизонтальные стержни называются ригелем, затяжкой или распоркой, наклон­ные стержни — подкосами или раско­сами.

Висячие стропила устанавливают с шагом 1,5 – 3 м.

Стропила:

- из дерева – это бревна Ø 180 – 200 мм, брусья сечением 100 х 175 мм, сколоченные доски толщиной 40 мм;

- из металла – прокатные профили (швеллер, двутавр, уголок), трубы.

Соединения:

- деревянных элементов крыши выполняются на врубках, шипах, гвоздях, скобах;

- металлических – на сварке или болтах.

Стропильные ноги во избежание сноса крыши ветром крепятся к наружным стенам проволокой Ø 4—6 мм через костыли или ерши. Костыль или ерш забивается в стену.

Для формирования конька крыши на стропила укладывают коньковый прогон.

Для формирования свеса крыши к стропильным ногам прибивают доски, которые называются кобылки.

Ограждающая часть крыши состоит из:

- обрешетки,

- кровли.

Обрешетка выполняется:

- из дерева:

доски, прибитые гвоздями к деревянным стропилам с шагом 200 мм;

бруски 50 х 50 мм с шагом 500 мм;

сплошной настил из досок;

- из металла – прокатные профили (швеллер, двутавр), крепятся к стропилам на сварке, болтах или винтах.

Кровля может быть выполнена из разных материалов:

- волнистых или плоских асбестоцементных листов – шифера;

- оцинкованной или черной кровельной стали;

- керамической, металлической, мягкой черепицы;

- ондулина, брандулина;

- рулонных материалов.

Волнистые асбестоцементные листы имеют ширину 600 – 1300 мм, длину 1200 – 2800 мм, толщину 5,5 – 8 мм.

Укла­дывают на деревянную обрешетку из брусков сечением 50 х 50 мм, расположенных с шагом 500 – 1100 мм. Листы укладывают внахлест на волну. Крепят их к обрешетке гвоздямис антикоррозионной шляпкой или оцинкованными шурупами. Во избежание проникания воды под шляпки гвоздей подкладывают шайбы из рези-

ны.

Плоские асбестоцементные листы имеют вид плитки размером 300 х 300 мм,

400 х 400 мм. Укладывают плитки на сплошной настил из досок. Крепят гвоздями,

скобами.

Преимущества асбестоцементной кровли – долговечность, негорючесть, небольшой вес. Недостаток – трудоемкость устройства, необходимость большого уклона кровли (долее 30°), хрупкость.

Оцинкованные или черные лис­ты кровельной стали имеют ширину 510 – 710 мм, длину 710 – 3000 мм, толщину 0,5 – 2 мм.

Укладывают листы по обрешет­ке из брусьев сечением 50 х 50 мм,расположенных через 250 мм. Соединяют листы между собой фальцами – это сгиб листа внахлест.

Преимущество металлической кровли – легкий вес, надежная гидроизоляция крыши. Недостаток – необходимость периодической окраски.

Керамическая черепица имеет размер 220 х 400 мм. Она бывает различного сечения:

- пазовая,

- плоская,

- татарская.

Рис. 4. Черепичная кровля

а – пазовая черепица;

в – татарская черепица.

Пазовая черепица имеет выступ по всей ширине в виде крючка, за который ее цепляют к обрешетке и привязывают проволокой. Обрешетка выполнена из брусков 50 х 50 мм с шагом 350 мм.

Плоская черепица – это пластина, имеет один шип для цепляния к обрешетке. Ее укладывают с нахлестом для предотвращения попадания воды.

Татарская черепица не имеет выступов и укладывается по сплошному настилу с чередованием – нижний ряд – волной вверх, верхний ряд – волной вниз.

Нижний ряд втапливается в слой глиняного раствора. Черепицы верхнего ряда удер­-

живаются на месте силой трения. Поэтому кровле при­дается уклон не более 20°.

Преимущество черепичной кровли– красота, долговечность, огнеустойчивость. Недостаток – большой вес.

Металлическая черепица выполняется в виде листов различного профиля. Она окрашена в различные цвета. Крепится к обрешетке проволокой и укладывается внахлест.

Мягкая черепица или бронированные рубероидные плитки (рис. 5) – это листы рубероида различной формы,покрытые впрессованной в битум цветной минеральной крош­кой. Такую кровлю называют чешуйчатая.

Укладывают мягкую черепицу на сплошной дощатый настил по слою пергамина.

Преимущество – легкость, простота устройства.

Ондулин, брандулин – это плитки различной формы из прессованного картона с пропитками.

Укладывают на сплошной настил из досок на слой толя или пергамина. Рис. 5. Бронированные рубероидные плитки

Рубероидные рулонные кровли стелят по двойному дощатому настилу в два слоя в виде ковра. Нижний слой – из пер­гамина, верх­ний слой – из бронированного рубе­роида на битумной мастике.

Преимущество – простота устройства, легкий вес. Недостаток – низкая огнестойкость, размягчение при нагревании на солнце.

Чердак скатной крыши может быть:

- холодным,

- теплым.

Если чердак эксплуатируется в технических целях, его не нужно отапливать. Такой чердак называется холодным. Утеплитель в этом случае укладывается на чердачное перекрытие. В качестве утеплителя используются:

- сыпучие материалы – керамзитовый гравий, шлак;

- плитные материалы – минераловатные плиты, пеносиликат, пенопласт.

Если чердак эксплуатируется под жилье – мансарда, его нужно отапливать. Такой чердак называется теплым. Утеплитель в этом случае укладывается в уровне стропил. В качестве утеплителя используется только плитный – минераловатные маты, пенопласт. К стропилам снизу прибивают настил из досок и на него укладывают утеплитель.

Во всех случаях под слой утеплителя расстилают пароизоляцию. Так как в пределах чердака имеется перепад температур внутреннего и наружного воздуха, образуется конденсат, т.е. влага – запотевание. Утеплитель может намокать и терять свои свойства.

Пароизоляция выполняется из одного слоя рулонного материала – рубероида или толя на битумной мастике.

Чердак обязательно должен проветриваться. С целью сквозного проветривания в крыше устраивают слуховые окна. Слуховое окно закрывается жалюзийной решеткой, которая образует щели для доступа воздуха.

Слуховые окна расположены на 1 – 1,2 м выше уровня пола чердака, поэтому через них возможен выход на крышу.

Балконы, лоджии, эркеры.

Балконы, лоджии, эркеры, входы в здание, веран­ды – это элементы фасадов здания. Они влияют на весь ху­дожественный облик здания, делают фасады более вы­разительными, рельефными.

Балконы, лоджии, эркеры:

- создают теневую защиту помеще­ний в жаркие солнечные дни,

- связывают зда­ние с окружающей природой,

- повышают степень благоустройства жилых домов, гостиниц, детских учреждений и сана­ториев,

- защищают жильцов от ветра, дождя, избыточной инсоляции.

Балконом называется открытая сверху площадка с ограждениями, вынесенная из плоскости наружных стен здания.

Состав ос­новных элементов балкона:

- несущая плита,

- конструкция пола,

- ограждение.

Балконы име­ют различную форму и размеры в плане.

Балконы бывают:

- открытые;

- с ветрозащитными стенами.

В жилых домах устраивают:

- одиночные балконы прямоугольной, трапециевидной, треугольной, волнообразной, пилообразной, полукруглой формы для отдельных комнат;

- об­щие балконы для смежных квартир, разделя­емые поперечными щитками или барьерами на отдельные части и эксплуатируемые раз­дельно.

В гостиницах, домах отдыха, санато­риях, больницах устраивают ленточные бал-ко­ны, разделенные по­перечными стенками на от­дельные участки.

Вынос консоли балкона обычно равен 0,8 м,ширина балкона, оперто­го на стойки, до 1,5 м. Форма балконной плиты может быть различна.

В зданиях с несущими наружными стенами балконы устраивают в вид (рис. 1):

- консольной железобетонной плиты, защемленной вышележащей стеной (а);

- плиты, уложенной на желе­зобетонные консоли или крон­штейны (б).







Рис. 1. Конструкции балконов

в зданиях с несущими стенами: в зданиях с самонесущими и навесными стенами:

а – с консольной балконной плитой; а – на стойках;

б – с опиранием плиты на консоли б, в – на тяжах;

В зданиях с самонесущими и навесными на­ружными стенами, на которые нельзя опирать балконные плиты, применя­ют стойки, тяжи (тросы). При этом задний край балкон­ной плиты опирают на наружную стену, а пе­редний — на стойки (а) или тяжи (б, в). Стойки и тросы – металлические.

Балконные плиты в кирпичных стенах устанавливают в процессе кладки стены.

Для установки балконной плиты в блочных стенах или пане­лях при монтаже оставляют вырезы. Крепление бал­конной плиты осуществляется анкерами к плитам перекрытия на сварке.

Балконные плиты снизу имеют гладкую плоскость или с выступающими по контуру ребрами. Верхняя плоскость балкона должна иметь уклон от стены 1—2% для стока воды.

Пол на балконе состоит из слоев:

- балконная плита;

- цементный раствор 15 – 20 мм;

- мастичная или рулонная гидроизо­ляция;

- плиточный, асфальтовый или бетонный пол толщиной 25 – 40 мм.

Пол бал­кона располагают ниже пола комнаты на 50—70 мм и ниже уров-ня порога на 100 — 200 мм.

Ограждения балконов выполняют:

- из ме­таллических решеток, стойки которых заде­лывают в балконные плиты;

- из асбестоцементных плоских или волни­стых листов (шифера);

- из плоских или волнистых листо­вых пластиков;

- из цветного армированного стекла;

- из кирпичной кладки толщиной 65 мм.

Листовые ог­раждения называют экранами и крепят к металлическому каркасу.

Высота ог­раждения:

- в домах до 10 эта­жей – 1 м;

-с 10-го этажа и выше – 1,1 м.

Ограждения не доводят до балконной плиты на 50 — 100 мм,чтобы была возможность для стока воды.

Балконы часто снабжа­ют цветочницами, расположенными в верхней или нижней частях ограждения.

Лоджия входит в объем здания. Лоджии бывают (рис. 2):

- «западающие» (А) - занимают часть площади помещения;

- выносные (Б) – лоджии – балконы – это балконы, ограничен­ные с боков сплошными стенами, а сверху — плитой следующей лоджии или покрытием.







Рис. 2. Конструкции лоджий

А: а, б, в - западающие или встроенные;

Б - выносные

Лоджия отличается от балкона тем, что плита ее опирается на боковые стены, которые устраиваются на всю высоту здания и имеют свой фундамент. Толщина стены 180 мм. Стенки лоджий могут иметь проем.

Лоджии имеют ширину 1,2 ми далее с градацией через 300 мм.

Плиты пе­рекрытий лоджий имеют переменную толщину — 140—160 мм для обеспечения уклона для стока воды.

Пол в лоджиях имеет такой же состав, как на балконах, и имеет уклон наружу 1—2%. Если над лоджией или под ней находятся отапливаемые помещения, перекрытие лоджии утепляют.

Ограждение лоджии выполняют аналогично ограждениям балконов, но без

щели между ограждением и полом, так как она способствует образованию сквозняков. При глухих ограждениях для стока воды с лоджии устраивают по два отверстия в ограждении.

Эркер – это вынесенная из плоскости фасада часть жилой комнаты, огражденная с трех сторон стенами. Стены могут иметь оконные проемы или сплош­ное осте-кление. Эркер увеличивает жилую площадь и обозреваемость пространства.

Эркеры устраивают:

- либо на всю высоту здания с опиранием на собствен­ные фундаменты,

- либо на один или несколько этажей с разными видами опирания.

Форма эркера в плане бывает треугольной, прямо­угольной, трапециевидной, полукруглой.

В зданиях с несущими наружными стенами конструкция эркера может быть из (рис. 3): - кон­сольных плит (как у балкона) (а),

- поэтажных консолей и плит (б),

- кронштейнов, расположенных в основании эркера, несущих вес эр­кера всех вышележащих этажей (в).

Рис. 3. Конструкции эркеров

а — на консольной плите; б — на консолях; в — на кронштейнах; г — на несущих сте­нах;

д — на консольных выпусках панели перекрытия толщиной 140 мм

В зданиях с самонесущими и навесными стенами устраивают:

- эр­керы, которые опираются на свой фундамент (г),

- эр­керы, которые опираются на консоль­ные выпуски панелей междуэтажных пере­крытий (д) толщиной 340 мм.

Стены эркера могут быть выполнены:

- из того же материала, что и основные стены здания;

- из металлических конструкций с облицовкой и утеплением стен эркера.

Междуэтажные перекрытия в многоярус­ных эркерах решают аналогично основным междуэтажным перекрытиям.

Нижнее перекрытие висячего эркера дол­жно быть утеплено и снабжено пароизо-

ляционным слоем со стороны внутрен­него помещения, т.е. между полом и утепли­телем.

Пол в эркере рас­положен на одной отметке с полом комнаты.

Верхнее перекрытие эркера решают как совмещенную крышу. Чаще всего эркер завершают скатной крышей чердачного типа. Тогда верхнее несущее перекрытие эркера выполняют как обычное чердачное перекрытие.

Окна, витражи, витрины.

Окна, балконные двери, витражи, витрины – это светопрозрачные вертикаль­ные элементы ограждения здания.

Ок­нами называют застекленные проемы в стенах.

Витраж – это светопрозрачная стена, навесная или са­монесущая. Отличается от окна большей площадью остек­ления.

Витрина – это светопрозрачное ограждение, которое используется для представления и осмотра каких - либо предметов, товаров.

Назначение светопрозрачных ограждений:

- создание необходи­мой освещенности помещений, их инсоляции;

- связать внутреннее пространство здания с внешней средой;

- защита от холода, перегрева, ветра, дождя, снега, уличного шума;

- естественная вентиляция помещений.

Требования к светопрозрачным ограждениям:

- эстетические – своей формой и видом светопрозрачные ограждения влияют на архитектурно – конструктивное решение экстерьера и интерьера здания;

- конструктивные – светопрозрачные ограждения должны быть прочные, простые в монтаже и ремонте, допускать очистку и промывку;

- качественные – светопрозрачные ограждения должны обладать тепло- и звукоизоля­цией, водо- и воздухонепроницаемостью.

Прежде всего, светопрозрачные ограждения необходимы для естественного освещения помещений здания. Поэтому размеры окон и витражей выбирают с учетом требований нормативной освещенности помещений.

Освещенность жилых комнат удовлетворяется при размерах окон площадью 1/6 – 1/10 от площади помещения.

При выборе размеров учитывают, что световые проемы имеют низкую теплоизоляцию, то есть в 3 – 4 раза больше пропускают холод, чем глухие стены. Излишне большое остекление приводит к переохлаждению помещения зимой и перегреву летом.

Световые проемы недостаточно герметичны для проникновения уличного шума, то есть их способность к звукоизоляции меньше, чем у глухой стены.

Экономически устройство светового проема в 1,5 раза дороже такого же участ-

ка глухой стены.

Конструкция светопрозрачных вертикаль­ных ограждений состоит из (рис.1):

- оконной коробки – для окон, витражного обрамления – для витражей и витринного обрамления – для витрин;

- переплета, которая встав­ляется в коробку или обрамление;

- стекла, которым заполняется переплет.

Рис. 1. Заполнение оконного проема:

1 — оконная коробка;

2 – гидроизоляция оконной коробки;

3 — конопатка;

4 — железобетонная перемычка;

5 – форточка;

6 — оконный откос;

7 — подоконная доска;

8ниша подоконного отопительного прибора;

9 — створка оконного переплета;

10 — ветроостанов;

11 — шпингалет;

12 – подоконный наружный слив;

13деревянная пробка в стене для крепления коробки;

14оконная четверть; 15— штанга фрамуги; 16 — фрамуга

Коробки и переплеты выполняют из дерева, алюми­ния, стали (обычной и не-

ржаве­ющей), пластмасс.

Коробка окна или обрамление витрины, витража – это рама, которая вставляется в проем окна, витража или витрины. Боковой элемент коробки называется косяк. Верхний – вершник, нижний – обвязка.

Чтобы коробка не выпала из проема, снаружи в нем предусмотрены четверти. Коробка крепится к стене:

- если выполнена из дерева – ершами или костылями в деревянные пробки, заложенные в стене;

- если из металла или пластика – металлическими пластинами на дюбелях или винтах; или к анкерам, заложенным в стене, болтами или на сварке.

Зазоры между стеной и коробкой забивают паклей, минеральной ватой или заливают монтажной пеной.

Переплет — это каркас, то есть состоит из вертикальных и горизонтальных элементов. Если переплет изготовлен из дерева, элементы каркаса – это де­ревянные бруски. Если переплет изготовлен из стали, алюми­ния или пластмассы–это профиль-ные элементы.

Переплеты бывают глухие и створные.

Переплет называется глухим, когда он крепится непосредственно к стенам без

коробки или обрамления. В этом случае переплет является неоткрывающимся.

Если переплет крепят на коробке или обрамлении с помощью петель, он можетоткрываться.Открывающийся элемент переплета называется створкой. А конст-

рукция окна с открывающимися переплетами называется створной.

Бывают различные виды открывания створок (рис. 2).

Рис. 2. Виды открывания створок и их

условные обозначения:

/ — распашные;

2 — откидные;

3 — подвесные;

4 — с поворотно – от­кидным устройством;

5 — вращающиеся на вертикальной оси;

6 — вращающиеся на горизонталь­ной оси;

7 — раздвижные (по вертикали);

8 — раздвижные (по горизонтали); 9 — многостворчатое окно - гармошка

Коробка вместе с переплетом называется блоком.

На нижней обвязке переплета со стороны улицы предусматривают капельник для отвода воды, стекающей со стекол во время дождя.





Рис. 3. Оконный блок и блок балконной двери

а — оконный блок;

б — блок балконной двери;

/ — петля;

2 — переплет створки;

3 — стеклопакет;

4 — штапик;

5 — коробка;

6 — прокладки;

8 — уплотняющая прокладка;

9 — отверстие для от­вода воды;

10 — капельник;

// — мастика;

12 — ДВП;

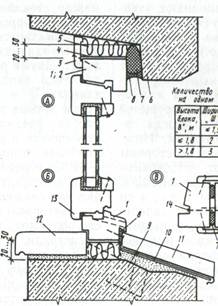

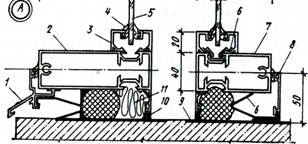

Рис. 4. Крепление деревянных оконных блоков и блоков балкон­ных

дверей к стенам и герметизация стыков:

а — окно; б — балконная дверь;

/ — оконная коробка; 2 — коробка балкон­ной двери; 3 — нащельник; 4 — слой толя;

5 — конопатка (смоляная пакля или войлок, смоченный в гипсовом растворе);

6 — стена (панельная); 7 — утепляющая прокладка; 8 — мастика;

9 — антисептированная деревянная пробка; 10 — костыль;

// — слив из оцинкованной ста­ли; 12 — подоконная доска; 13 переплет створки;

14 — гвоздь; 15 — штукатурный откос; 16 — кирпичная стена






В блоках могут быть дополнительные вертикальные и горизонтальные элементы: - вертикальные называются импосты;

- го­ризонтальные – средняки.

Их устанавливают для уменьшения площади остекления и увеличения проч-

ности окна или витража.

Стык створок между собой и короб­кой называется притвором. От проду­вания притворы перекрывают нащельниками или четвертями.

Нащельник – это рейка, которая прибивается или приклеевается на место стыка. Четверть – это прикрывающий выступ в сечении элемента коробки и переплета створок.

Внутри помещения вертикальные стыки коробки со стеной закрывают откосами – штукатурными или из гипсокартона.

Ниж­ний горизонтальный стык перекрывают подоконной доской из дерева, же-

лезобетона, пластика или асбестоцементным листом. Со стороны улицы нижний горизонтальный стык защищен отливом с капель­ником из оцинкованной стали, алюми­ния, бетона, естественного камня или ке­рамики.

Переплеты с площадью светопрозрачной поверхности:

- до 1 м2 остекляют стеклом толщиной 2,5...3 мм,

- более 1 м2 —стеклом толщиной не менее 4 мм.

Стекло закрепляют по всему пери­метру к переплету штапиками.

Штапики: - прибивают гвоздями, если переплеты деревянные,

- крепят винтами или прижимными защелками, если переплеты металлические или пластиковые.

Одновременно с закреплением стекла производят герметизацию стыка стекла с переплетом уплотнителями или мастиками, чтобы не допустить про­никновение че-

рез стыки дождя, снега, ветра, звука и запаха.

Остекление бывает (рис. 5):

- однослойное или одинарное,

- двойное,

- тройное,

- стеклопакетами.

Однослойное остек­ление допустимо:

- в южных районах строительства,

- в неотапли­ваемых зданиях,

- в проемах внутренних стен в качестве внутреннего остекления.

Двойное остекление – это основной вид остекления.

Тройное остекление применяют для зданий:

- в районах Крайнего Севера с температурой ниже —30 °С;

- в районах с сильными ветра­ми;

- в зданиях повышенной этажности (сильный напор ветра и низкая темпера-тура воздуха);

- в зданиях с окнами, выходящими на шумные магистрали.

Двух- и трехслойное остекление может быть выполнено с нескольких вариантах: - с раздельным остеклением,

- со спаренным ос­теклением,

- с остеклением стеклопакетами.

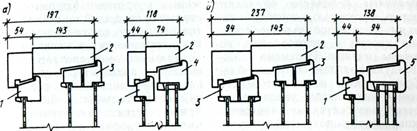

Рис. 5. Виды остекления

Двойное: Тройное Четверное

в раздельных в спаренных 1 – переплет с одним стеклом; 3 – спаренный переплет;

переплетах переплетах 4 – переплет с двойным стеклопакетом;

5 – переплет с тройным стеклопакетом

При раздельном остеклении каждый переплет открывается сам по себе, раз-

дельно.

В спаренном остеклении переплеты сближены друг с другом вплотную и соединены между собой на болтах, винтах или крючками. При мытье окон их разъединяют.

Стеклопакет – это два или три стекла, заклеенные или заваренные по кон­туру, или заключенные по контуру в тон­ком алюминиевом профиле. Воз­душные прослойки между стеклами имеют толщину от 6 до 25 мм.

Глухие, неоткрывающиеся переплеты имеют одинарное остекление или двойное, тройное с применением стеклопакетов для удобства доступа и мытья стекол. При раздельном остеклении с глухими переплетами расстояние между стеклами принимается 450 мм для прохода человека с целью чистки стекол.

Переплет вместе со стеклом называется полотном.

Полотно балконной двери отличается от оконного толь­ко тем, что его нижняя часть высотой от пола до уровня подоконника имеет вместо стекла глухое заполнение: либо из реек, либо из гипсокартона, ДВП, ДСП.

Полотно балконной двери с коробкой называется блоком балконной двери.

Для проветривания помещений устраивают:

- фрамуги – это открывающиеся створки в верхней части светового проема, вращающиеся вокруг горизонтальных осей. Они на­правляют холодный воздух к потолку и позволяют избежать сквозняков;

- форточки – это небольшие распаш­ные створки на всю высоту светового проема или в верхней его части.

Рис. 6. Варианты открывания створок, фрамуг, форточек

Распашные створки в зданиях выше двух этажей открываются только внутрь помеще­ния для безопасности и удобства мы­тья и ремонта конструкции.

Полотна балконных дверей всегда устраивают распашными с открывани­ем внутрь помещения.

Для открывания и фиксации створок в открытом и за­крытом положении предусматривают ручки и ветровые стопоры. Для удержания створок применяют шпингалеты, задвижки.

Низ окон — под­оконник обычно устраивают на высоте 800 — 900 мм от пола

помещения для размещения под окном отопительного прибора. В зданиях повы­шенной

этажности из психологических сооб­ражений подоконник располагают не ниже 1000 —1200 мм.Верх окна максимально приближают к потолку, что обеспечивает лучшую освещенность в глу­бине комнаты.

Теплоизоляция, воздухо- и звуконепроницаемость световых заполнений обеспечивается за счет:

- герметичности стыков со стеной, в местах сопряже­ния стекол с переплетами и притворов;

- коли­чества слоев остекления, толщины сте­кол и толщины воздушной прослойки между стеклами.

Большие светопрозрачные ограждения (свыше 2—3 м2) разделяют на отдельные части при помощи каркаса из вертикальных и горизонтальных элементов.

Деревянные конструкции окон прочны, легки, стойки к высокой температуре. Но имеют недостатки – чувстви­тельны к влажности воздуха и под­вержены гниению. Поэтому их необходи­мо периодически окрашивать.

Спо­соб защиты деревянных элементов окон и вит­ражей — покрытие их повер-хности тонкой пластмассовой оболочкой. Такие переплеты из деревопласта долговеч-ны и декоративны, так как могут быть разных цветов.

Для деревянных конструкций используется древесина хвойных пород.

Стальные конструкции окон прочны, но нагреваются при высокой температуре. Они подвержены коррозии. Для защиты требуется оцинковка стали, покрытие эмалями и грунтовками. Используется нержавеющая сталь.

Алюминиевые конструкции окон в 2,5—3 раза легче стальных. Они долговечны, не подвержены коррозии и декоративны. Но в сравнении со стальными конструкциями менее жестки, т.к. алюминий – мягкий материал.

Ввиду трудности сварки алюминиевые пе­реплеты соединяют на винтах, применяют дополнительные соединительные элемен­ты в стыках. Это усложняет конструкцию окон, но обеспечивает плотные соединения. Окна из алюминия наиболее водо- и воздухонепроницаемы, имеют высокую степень звукоизоляции.

Пластмассовые или полимерные конструкции стойки к влаге и коррозии, герметичны, долговечны. Для повышения жесткости с полимерные профили вставляют металлические сердечники.

Металлопласт — новый материал для устройства оконных переплетов и коро­бок. Он представляет собой стальные профили, покрытые декоративным и анти­кор-розионным слоем из пластмассы.

В конструкции светопрозрачных ограждений применяют и комбинации материалов: дерево – металл, металл – пластик.

Для остекления светопрозрачных огражде­ний, т. е. для заполнения переплетов,

применяют оконные и витринные стекла.

Максимальные размеры витринного стекла 4,5 х 3,5 м. Толщина стекла от 3 до 8,5 мм. Для витрин приме­няют:

- полированное стекло с боль­шой прозрачностью,

- закаленное с повышенной прочностью.

Максималь­ные размеры закаленного стекла 2,5 х 1,2 м, его наименьшая толщина 4 мм.

Для остек­ления детских и лечебных учреждений, а так­же оранжерей используют увиолевое стекло, пропускающее кроме лучей видимой части спектра ультрафиолетовые лучи.

При необхо­димости защиты помещений от солнечной ин­соляции и радиации применяют теплопоглощающее стекло.

Световые проемы в лестничных клетках жилых домов и в общественных зда­ниях могут быть заполнены стеклоблоками или стеклопрофилитом.

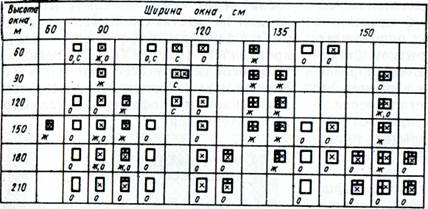

Для гражданских зданий существуют стандартные размеры окон. Они содержаться в ГОСТах на окна и балконные двери.

Например,





Витражи и витрины:

- либо заменяют стену,

- либо образуют на фасаде ленточные гори­зонтальные или вертикальные полосы. Витражи и витрины возводят из типовых элементов.

Конструкция витража, витрины – это каркас, состоящий из стоек, ригелей или ферм, раскосов. Между ними вставляются переплеты с остеклением. Сечения элементов каркаса подбирают по расчету.

Конструкции витражей и витрин бывают:

- рамные (панельные),

- линейные,

- рамно – линейные (рис. 7).

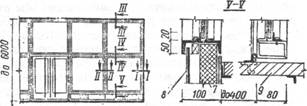

Рис. 7. Конструкции витражей и витрин:

А–I – рамная,

А–II – линейная,

А–III – рамно – линейная,
/ — вертикальная стойка каркаса; 2 — анкерный вкладыш; 3 — стена;

4 — закладная деталь; 5 – прокладки; 6— анкер; 7 — ригель

Рамная конструкция выполняется в заводских условиях и в виде панелей с остеклением поступает на место строительства.

Линей­ная конструкция трудоемка, так как собирается из отдельных линейных элементов на месте, но удобна при транспортировке.

Рамно – линейная конструкция собирается из пане­лей и линейных элементов.

Каркас может быть выполнен из стали, дерева, алюминия. Деревянные элементы каркаса – это бруски, стальные элементы – трубы, прокатные профили (швеллеры, уголки), алюминиевые – профили различных сечений.

Кон­струкции витражей и витрин могут быть:

- сто­ящие или самонесущие;

- висячие или навесные.

В стоящих витринах переплеты опираются на цоколь стены.

В висячих – переплеты крепят к перекрытию или покрытию.

Конструкцию витража и витрины крепят через стойки каркаса на сварке к закладным деталям цоколя или перекрытия.

В каркас встав­ляют:

- стеклопакеты,

- большеразмерные неполированные или полированные стекла толщиной 6...8 мм. Наибольший размер 4,5 х 3,0 м.

В витражах высотой более 6 м каркас выпол­няют в виде рам и ферм (рис. 8). Т.е. каркас имеет больше составных элементов, так как при такой высоте велика ветровая на-

грузка.

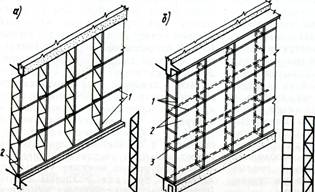

Рис. 8. Каркас витражей высотой более 6 м:

а — для остекления с оди­нарным переплетом;

б— для остекления с двойным раздельным переплетом;

/ — переплет(каркас); 2— стекло (стеклопакет); 3 — ригель

Выполняют витражи и витрины:

- с одинарным,

- двойным,

- тройным остек­лением.

Одинарное остекление применяют в районах с теплым климатом. Такое остекление: - увеличивает площадь помещения,

- улучшает видимость това­ров,

- удобно для периодической чист­ки.

Но при одинарном остеклении в холодное время года необходимо устраивать обдув остекления теплым воздухом:

- для поддержания необходимой температуры в помещении,

- препятствия запотеванию и обледенению стекла.

Вдоль стекла витрины внутри помещения располагают приборы отопления.

Витражи и витрины с двойным раздельным остеклением бывают (рис. 9):

- непроходные,

- проходные.







Рис. 9. Виды витрин: непроходные проходные

При расположении стекол друг от друга:

- менее чем на 350 ммобразуется непроходная конструк­ция. При такой конструкции переплеты могут быть сближены вплотную;

- более 450 мм – про­ходная. Для витрин это расстояние может доходить до 3 м.

В непроходных витражах (витри­нах) одно из ограждений делают глухим, а другое — с открывающимися створками для очистки внутренних поверхностей стек­ол. Обычно глухими делают наружные переплеты, а внутренние — открывающимися.

Непроходные кон­струкции распо­лагают в пределах толщины стены, так как расстояние между стеклами позволяет это (рис. 10, а).

Рис. 10. Конструктивные схемы витражей и витрин:

а — непроходные

б, в — проходные

Проходные конструкции — глухие, т.е. с неоткрывающимися переплетами. Расстояние между стеклами обес­печивает проход человека в межстеколь­ное пространство для протирки сте­кол. Для вхо­да в это пространство пре­дусматривают створку шири-ной не менее 0,6 м из тамбура или из поме­щения.

Проходные витражи и витрины удобны в эксплуатации, требуют меньшего расхода материалов на переплеты, но отнимают по­лезную площадь помещений. Поэтому в проходных конструкциях наружное остекление часто выносится за пре­делы стены, наружу (рис. 10, б, в). Его опирают:

- на консоль, выпущенную из цоколя или фундамента,

- на собственный фундамент.

Межстеколь­ное пространство перекрывают кон­сольной плитой, заделанной в стену.

Во избежание запотевания и обледенения внутренних поверхностей стекол при раздельном остеклении нельзя допускать про­никание теплого влажного воздуха из помеще­ния в межстекольное пространство. С этой целью в верхней и нижней обвязке наружных переплетов устраивают вентиляционные отверстия.

При двойном или тройном остеклении вит­ражей с размерами стекол менее 4–6 м2 используют стеклопакеты.

Наружное остекление витрин может быть:

- вертикальным;

- наклонным от вертикали наружу на 10 — 15°. Наклонное положение стек­ла в витринах необходимо для снижения блесткости стекол от небосво­да.

Так как площадь остекления витрин и витражей большая, необходимы солнцезащитные устройства. Они могут располагаться:

- снаружи перед проемом,

- в межстекольном простран­стве.

Конструкции витражей и витрин устанавливают на отметке пола первого этажа, но не ниже 0,3 м от уровня тротуара.

С наружной стороны витрины защищают низкими подоконниками, поручнями или барь­ерами во избежание несчастных случаев.

Внутренние прозрачные перегородки и эк­спозиционные витрины общественных зданий – магазинов, выставок, музеев, по своей кон­струкции аналогичны витражам и витринам с одинарным остеклением.

В помещениях с пониженной температурой воздуха — в лестничных клетках, вестибюлях, торговых залах магазинов, вок­зальных залах ожидания световые проемы могут быть заполнены стеклоблоками или стеклопрофилитом.

Стеклоблоки и стеклопрофилит могут быть:

- штучными элементами, которые собираются на строй­площадке;

- в виде стекложелезобетонных панелей и панелей из профильного стекла с несущей стальной рамой.






Рис. 11. Ограждения из стеклоблоков

и стеклопрофилита

а – стекложелезобетонная панель;

б – стеклопрофилит коробчатого и швеллерного

сечения

Стекложелезобетонные панели собирают из стеклоблоков в бетонной рамке с заполнением швов между блока­ми цементно-известковым или цементным ра­створом. Максимальная площадь стекложелезобетонной панели 15 м2, длина — 6 м.

Стеклопрофилит бывает:

- швеллерного профиля;

- ребристого;

- коробчатого.

Швеллерный профиль имеет длину 3,6 м, коробчатый — 4,2 м. Ширина профиля 250 – 500 мм.

В виде штучных элементов стеклопрофилит крепят к металлической коробке в световом проеме штапиками. Коробка выполняется из прокатных профилей.

Панель из стеклопрофилита – это сварная металлическая рама, заполнен­ная стеклопрофилитом. Стеклопрофилит прижимается к раме штапиками, как обычное стекло.

Максимальный раз­мер панели из стеклопрофилита коробчатого сечения 6 х 3 м.

В витра­жах и витринах для наружного остек­ления применяют беспереплетные конструкции из листового стекла.

В этой конструкции есть только:

- стальная или алюминиевая обвязка по контуру листа;

- стеклянные полосы для соединения между собой листов стекла. Крепление

полос к стеклу осуществляют скры­тыми болтами. В зарубежной практике кромки

кромки листов стекла склеи­вают с помощью стеклоцемента.

При одинарном остеклении стекла длиной свыше 5 м и шириной 1,5...3 м подвешивают к несущим конструкци­ям здания. В этом случае стеклянные ребра жесткости также подвешивают. Стекла крепят за верхнюю короткую сторону захватами, а нижние кромки стекла заводят в ме­таллическую обойму.

Подвесные сплошные стекла более безопасны в эксплуатации, т.к. в случае разрушения стекла оно не падает целиком вниз, поэтому уменьшается опасность травм при повреждении стекла.

Двери, проемы, ворота.

Двери различают:

по назначению:

- наружные – входные в здание, балконные, там­бурные;

- внутренние – входные с лестничных клеток в помещения, внутри помещений; - двери - лазы – для прохода на крышу и в помещения технического назначения; - люки – для прохода в подвалы, на чердаки и крыши;

по способу открывания (рис. 1):

- распашные (рис. 1, а – в) – которые открываются поворотом дверного полотна вокруг вертикальной крайней оси в одну сторону. Такие двери могут быть:

правые — с открыванием дверного полотна против часовой стрелки,

левые — с открыванием дверного полотна по часовой стрелке;

- качающиеся – которые открываются поворотом дверных полотен во­круг вертикальных крайних осей в обе стороны;

- откатные (рис. 1, е),

- раздвижные (рис. 1, ж – прямо раздвижная дверь),

- складчатые (рис. 1, и, к – шарнирно складывающаяся дверь),

- вращающиеся (рис. 1, г – дверь – турникет),

- двери – шторы ( рис. 1, д – дверь подъемная шторная);

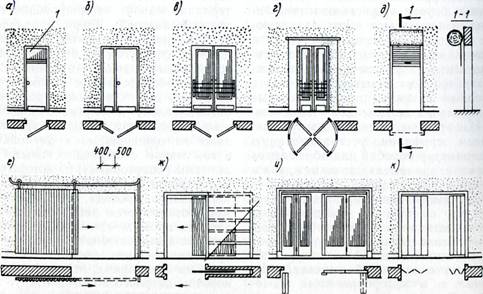

Рис. 1. Типы дверей по

способу открывания:

а—в — распашные

а — однопольная;

б — полуторная;

в — двупольная;

г — вращающаяся

дверь-турникет;

д — подъемная шторная;

в — откатная;

ж — прямо раздвижная;

и, к — шарнирно – склады-

вающаяся;

1— фрамуга

по конструкции:

- обычные,

- с повышенной звуко- и теплоизоляцией,

- противопожарные,

- глухие,

- остеклен­ные;

по числу дверных полотен:

- в одно полотно двери называются однопольными,

- в два полотна – двупольными,

- с полотнами разной ширины – полуторными. Одно полотно более широкое и используется для постоянного прохода, а другое — узкое и открывается только при необходимости проно­са громоздких предметов;

по материалам:

- двери деревянные,

- металлические,

- стеклянные;

по конструкции дверного полотна:

- деревянные двери бывают: щитовые, рамочные, филенчатые, плотничные;

- металлические — рамочной и бескаркасной конструкции;

- стеклянные — без обвязки и с обвязкой из алюминиевых профилей коробчатого сечения.

Двери бывают:

- с порогом и без порога;

- с фрамугой и без фрамуги.

Пропорции, размеры и материал дверей выбирают на основании:

- общего характера ар­хитектуры здания;

- назначения дверей.

Ширину дверей принимают:

- из учета габаритов проно­симых предметов обстановки или обо­рудования,

- из условий эвакуации людей из здания при пожа­ре.

Ширина путей эвакуации в свету должна быть не менее 1 м, дверей — не менее 0,8 м. Высота дверей в свету должна быть не менее 2 м.

Двери на путях эвакуации должны открываться по направлению выхода из зда-

ния. На путях эвакуации не разрешается при­менение раздвижных, складчатых и подъемных дверей, вращающихся дверей - турникетов.

Открывание внутрь помещения разрешается:

- дверей в комнатах, где могут собираться не более 15—20 человек;

- входных дверей в квартиры много­этажных зданий;

- в общественных зда­ниях дверей, выходящих в коридор с интенсивным движением.

Размеры дверей:

- по высоте принимают 2,0; 2,1; 2,2; 2,3 и 2,4 м. Подвальные и чердач­ные двери могут иметь высоту 1,8, а шкаф­ные — 1,2 и 1,5 м.

-ширина однопольных две­рей принимается:

для входа в квартиру - 0,9 м,

межкомнатных - 0,8 м,

для подсобных поме­щений 0,7 и 0,6 м.

- ширина двупольных дверей от 1,2 до 1,8 и редко 2,0 — 2,4 м.

- у полуторных дверей допол­нительное полотно прини­мается шириной 200, 300 и 400 мм.

Двери встроенных шкафов делают шириной 300, 450, 600 и 900 мм.

Конструкция двери состоит из:

- ко­робки, которая закрепляется в проеме стены,

- дверного полот­на, которое навешивается на коробку.

Коробка с навешенным полотном называется дверным блоком.

Рамку из брусков по периметру дверного полотна называют обвязкой дверного полотна. Промежуточные горизон­тальные бруски дверного полотна называют сред­никами. Щиты, заполняю­щие пространство между обвязками и средниками называются фи­ленками.

Брусочки с фасонным профилем для членения остекленной части две­ри называются горбыльками. Профильная доска, которая устанавливается по периметру две-рной коробки для обрамления проема и прикрытия щели между ко­робкой и стеной называется наличником.

Двери для массовых малоэтажных и мно­гоэтажных зданий изготовляют из дре-

весины. Их размеры стандартны и включены в ГОСТ.

Для изготовле­ния деревянных дверей применяют древесину:

- хвойных пород – ель, пихту, лиственницу, кедр, если требуются двери повышен­ной влагостойкости (например, наруж­ные);

- березу, осину, ольху, липу, тополь, если требуются двери нор­мальной влагостой-кости (например, внутренние).

Дверные коробки (рис. 2) выполняют из деревянных брусков толщиной 47, 55, 77, 94 мм. Собирают их между собой на клею.

Для плотного притвора дверных полотен сечение коробки имеет выступ -четверть глубиной 12—15 мм.

Дверные коробкиустанавливают в дверные проемы в стенах. В каменных и панельных стенах их крепят к деревянным пробкам, которые за­кладывают-ся в дверных проемах в процессе кладки или на заводе. Крепление коробки к пробкам – анкерами или ершами.

Рис. 2. Крепление дверных блоков к стенам:

а — расположение пробок в кладке;

б — крепление к наружной стене;

в — крепление к внутренней стене

(перегородке);

I — дверная коробка; 2 — пробка;

3 — чет­верть; 4 — конопатка;

5 — ерш; 6 — дверное полотно;

7 — толь-кожа; 8 — наличник;

9 — обвязка (каркас, рамка) полотна







Более прочная установка коробок получается

в проемах с четвертью.

В проемах без чет­верти дверную коробку устанавлива­ют заподлицо с одной из поверхностей стены.

Дверные коробки устанавливают с порогом и без порога.

Порог устраивают с целью предохранения от попадания в помещение осадков и грязи с улицы. Устраивают порог для наружных дверей.

Для внутренних дверей коробки без порога. Порог может быть деревян-ным или более стойким к механическим поврежде­ниям и постоянному увлажнению – из бетона, с облицовкой керамической плиткой.

Щели в местах примыкания дверной коробки к стене закрывают налич­ни-ками или заштукатури­вают.

Если дверной проем широкий и дверь имеет несколько створок, в коробке устанавливают дополнительный вертикальный брусок – импост. Если дверной проем имеет высоту больше высоты двери, пространство над дверью заполняется фраму­гой – остекленной или глухой.

Дверные полотна навешивают на дверную коробку на петлях или навесках:

- при ширине полотна до 0,9 м его навешивают на две петли,

- при ши­рине полотна 1,1 м его навешивают на три петли,

- качающиеся полотна навешивают на навесках или подпятниках, которые допуска­ют открывание двери в обе стороны.

При необходимости такая конструкция позволяет снимать дверное полотно.

Толщина дверного полот­на принимается 40, 50, 65 мм.

Дверные полотна для наружных и внутренних дверей жилых и общест­венных зданий делают из древесины:

- щитовой конструкции,

- филенчатой кон­струкции,

- плотничные,

- рамочной конструкции.

Рис.3. Полотна деревянных дверей: а — щитовое глухое; б — остекленное; в — филенчатое;

г — фи­ленчатое повышенной звукоизоляции;

д — плотничные двери на планках и шпонках

Щитовые дверные полотна изготовляют для внутренних и для наружных две- рей. Щит полотна двери может выполнен:

- сплошным в виде цельной плиты из древесины, ДВП или фанеры,

- клееным из реек,

- в виде деревянной рамки (обвязки), заполненной деревоплитой или двумя

– тремя слоями ДВП.

Рейки щита имеют ширину 60 мм и могут быть выполнены:

- из полос фанеры,

- ДВП или ДСП.

Рис. 4. Двери дере­вянные щи­товые:

ж — за­полнение глухого щита де­ревянными брусками

(рей­ками);

и — остекленный щит с мелкопустотным за­полнением

из шпона;

/ — бруски каркаса щита (об­вязка, рамка);

2 — запол­нение щита; 3 — стальные скрепки, шипы;

4 — коробка; 5 — фа­ска; 6 — облицовка;

7 — монтажная доска; 8 – стекло; 9 — штапик

Торцы щитового дверного полотна обрамляются деревянными обкладками.

В качестве облицовки щит может быть:

- окрашен масляной или син­тетической краской,

- оклеен древесным шпоном, фанерой,

- облицован слоистыми пластиками.

Толщина полотна щитовых дверей:

- для входных дверей принимается 40 мм,

- для внутренних дверей – 30 – 40 мм,

- для дверей сан­узлов, вспомогательных помещений и встроен­ных шкафов – 20 – 22 мм.

Филенчатые двериприменяют для общественных зданий: те­атров, музеев, Дворцов культуры и спорта, вокзалов.

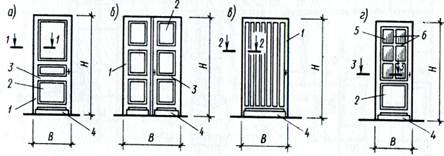

Рис. 5. Филенчатые двери: а — в — глухие; г — с остеклением; д — установка филенок в обвязку;

/ — обвязка дверного полотна; 2 — филенка; 3 — средник; 4 — плинтус; 5 — стекло

Филенчатые дверные полотнасостоят из:

- обвязки – рамы, собранной из деревянных брусков,

- средников – промежуточных элементов обвязки,

- заполнения филенками, т. е. щитами из склеенных дощечек из дерева или фанеры, ДСП, вставленных в пазы обвязки или прижатых штапиками.

Глухая филенка может быть замене­на обычным, зеркальным или армированным стеклом.

Филенчатые двери:

- окрашивают масляной краской, эмалью,

- оклеивают шпо­ном ценных древесных пород под лак или воск.

Плотничные двери устанавливают в подсобных подвальных помещениях, во входах на чердак.

Полотно плотничной двери – это до­щатый щит. Доски полотна крепят между собой: - на шурупах,

- врезных шпонках,

- с помощью планок.

Двери рамочныепредставляют со­бой рамку из брусков цельного сечения или составного из брусков, которые соединен­ы между собой на клеях. Применяются такие конструкции в остекленных две­рях, например, в балконной двери.

Стекло для дверного полотна обычно имеет толщину 3 — 6 мм. Для фрамуг дверного проема применяют оконное стекло толщиной 2 — 3 мм.

В дверных полотнах применяют:

- обычные прозрачные стекла,

- матовые стекла,

- узорчатые стекла.

Стекло вставляют в четверти рамы дверного полотна и крепят штапиками.

Стеклянные наружные двери могут иметь обвязку дверного полотна:

- из твердых пород древесины,

- металлическую из сталь­ных или алюминиевых профилей коробчатого сечения.

Стеклянные двери без обвязки с полотном из цельного стекла устраивают в витражах или в проемах. В этом случае используют закаленное стекло толщиной 10 — 15 мм.


Рис. 6. Стеклянные двери с обвязкой из алюминие­вых профилей

/ — элемент коробки витра­жа; 2 — обвязка дверного полотна;

3 — нащельник; 4 — штапик; 5 — стекло; 6 — резиновая прокладка;

7 — навеска; 8 — анкер и цементный раствор;

9 — резиновые профили для крепления сте­кол;

10 — герметизирующая упругая прокладка; // — плинтус





Рис. 7. Двери из закаленного стекла

/ — коробка из стального уголка;

2 — прижимной уголок с рей­кой-вкладышем;

3 — зажимные болты; 4 — резиновая прокладка;

5 — верхняя навеска; 6 — нижняя навеска;

7 — коробка подпятни­ка с пружиной;

8 — ребро жесткости из двух полос закаленного стекла;

9 — плинтус; 10 — ручка

Полотна дверей из цельного стеклачаще всего выполняют «кача­ющимися», т.е. открывающимися без при­твора в обе стороны. Низ стек­лянных дверей защищают от царапин и ударов металлическими накладками — плинтусом, в котором предусматривают замки.

В стекле для крепления к нему металлических деталей – ручек, накладок, подпятников предусмотрены отверстия, просверленные до его закалки. Во избежание разрушения стек­ла металлическими деталями предусматрива­ют резиновые прокладки.

Металлические двери устанавливают:

- в качестве несгораемых,

- при боль­шом движении людей,

- при частом проносе через двери крупногабаритных предметов – палаты и операционные больниц, подсобные и складские помещения, магазины, рестораны, сценические помещения театров.

Коробка металлических дверей выполняется из штампованных или прокатных профи­лей. Коробку крепят анкерами, закладываемыми в тело стены. Зазор между стеной и коробкой зачеканивают цементным или известково – гипсовым раство­ром. Стальные коробки покрывают стойкими лаками.

Полотна металлических дверей могут быть:

- бескаркасной конструкции – из алю­миниевых сплавов или стальных лис­тов штампованными двойными, полы­ми внутри; пустоты заполняют минераловатными

плитами на синтетиче­ском связующем,

- рамочной или филенчатой конструкции – заполнение между рамкой в виде

глад­ких или рифленых металлических лис­тов.

Рис. 8. Металлические конструкции дверей

а — установка металлических штампованных коробок

в дверной проем;

б — металлические дверные полотна из штампованных

листов;

1 — двер



Сейчас читают про:
