Трансформируемые перегородки



Трансформируемые перегород­ки предназначают для временного раз­деления помещений.

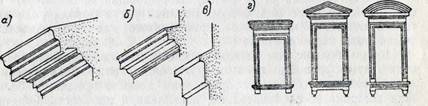

Рис. 39. Карнизы а главный карниз; б — промежуточный карниз; в — поясок; г — сандрики

Системы кирпичной кладки. Способ размещения кирпичей в кладке стены с тем или иным чередованием ложковых или тыч­ковых рядов с целью достижения перевязки швов называется системой кирпичной кладки.

Модулировка кирпичных стен. Как было указано, стандарт­ный кирпич имеет (размеры 250X120X65 мм. Если принять тол­щину шва 10 мм, то очевидно, что размеры кирпичных стен в горизонтальном направлении должны быть кратными величине 120+10=130 мм, а в вертикальном — величине 65+10=75 мм. Эти размеры не кратны установленному единому модулю

100 мм.







Перекрытие проемов в кирпичных сте­нах. Для устройства окон и дверей в кир­пичных стенах оставляются проемы. Бо­ковые и верхние поверхности проемов, на­зываемые притолоками, снабжаются четвертями (рис. 34), т. е. выступами, которые закрывают снаружи зазор между кладкой и оконной коробкой. В промыш­ленных зданиях, чтобы не усложнять клад­ку, четвертей часто не делают. Зазор меж­ду кладкой и коробкой тщательно проконо­пачивается и закрывается штукатуркой или нащельником.




Конструкция, перекрывающая проем и воспринимающая нагрузку от части кладки над проемом и от перекрытия, называется перемычкой.

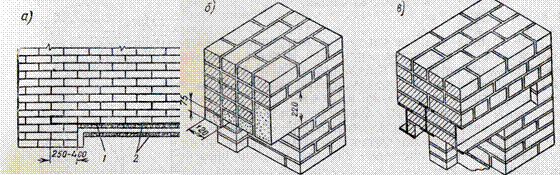

При ширине проемов до 2 м применяются так называемые рядовые перемычки (рис. 35,а). Рядовая перемычка представляет собой сложенный на прочном растворе (не ниже

пояс кладки, идущий над проемами, и имеющий вы­соту не менее 5 рядов. Внизу перемычки в слое цементного рас­твора (состава 1 : 4 и толщиной 30 мм) укладывается арматура из пачечной стали (20X1 мм) или стальных прутьев ( 05— 6 мм) по две полоски или по два прута на каждый кирпич Концы арматуры заделываются в кладку на 250—400 мм в обе стороны от проема и загибаются вверх. Арматура уклады­вается для того, чтобы перемычка воспринимала растягиваю­щие усилия, возникающие при изгибе, и для предупреждения вы­падания кирпичей нижнего ряда.

При выборе и проектировании конструкций стен гражданских зда­ний необходимо:

• снижать материалоемкость, трудоемкость, сметную стоимость и
себестоимость;

• применять наиболее эффективные материалы и стеновые изделия;

• снижать массу стен;



• максимально использовать физико-механические свойства матери­
алов;

• применять местные строительные материалы, а также индустри­
альные стеновые изделия;

• использовать материалы с высокими строительными и эксплуата­
ционными качествами, обеспечивающими долговечность стен.

Стойки, балки.

Стойки и балки являются основными элементами каркасных зданий. Стойка – это стержневой вертикальный несущий элемент каркаса, балка – это стержневой горизонтальный несущий элемент каркаса. Балки и стойки необходимы для поддержания перекрытий и покрытия здания.

К стойкам относятся колонны, столбы, опоры.

Шаг и пролет разбивки стоек зависит от объемно – планировочного решения. Если требуются помещения с большим свободным пространством пролет стоек обычно принимают 12, 18, 24, 30 м и далее через 6 м (36, 42 …); шаг стоек принимают 6 и 12 м. Если помещения небольшого объема, пролет принимают 3 м.
