Шероховатость обработанной поверхности, наклеп и остаточные напряжения в поверхностном слое детали значительно влияют на ее эксплуатационные свойства: износостойкость, коррозионную стойкость, усталостную прочность, стабильность посадок, герметичность соединений.
Важнейшими эксплуатационными характеристиками деталей машин являются износостойкость и усталостная прочность.
Износостойкость определяет сопротивление поверхности детали изнашиванию в процессе эксплуатации. При изнашивании меняются размеры и геометрическая форма поверхностей, что приводит к изменению характера сопряжений деталей, потере точности взаимного расположения узлов и нарушениям в работе машины.
Усталостная (циклическая) прочность характеризует способность детали противостоять многократно повторяющимся знакопеременным нагрузкам в процессе эксплуатации. Недостаточная усталостная прочность приводит к быстрой поломке деталей, вызывая отказ в работе машин.
Шероховатость поверхности уменьшает площадь фактического касания двух сопрягаемых поверхностей, поэтому в начальный период работы соединения возникают значительные удельные давления, которые ухудшают условия смазки и, как следствие, вызывают более интенсивное изнашивание поверхностей.
|
|
Так как микронеровности поверхности являются местом концентрации напряжений, то более шероховатые поверхности имеют меньшую усталостную прочность в условиях циклической нагрузки. Особенно сильно шероховатость поверхности влияет на предел выносливости детали в местах концентрации напряжений. Коэффициент концентрации напряжений для поверхностей, обработанных резанием, составляет 1,5 - 2,5. Установлено, что прочность стальных деталей, обработанных резанием, по сравнению с полированными деталями в условиях знакопеременной нагрузки составляет 40 – 50 %.
Грубо обработанные поверхности, более подвержены коррозии, особенно в атмосферных условиях, так как коррозия наиболее интенсивно протекает на дне микронеровностей и мелких подрезов.

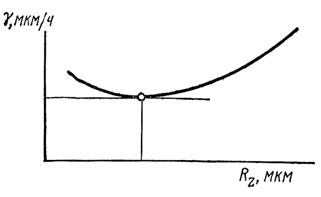

Влияние шероховатости поверхности Ra на скорость изнашивания детали показано на рис. 9.
Видно, что снижать шероховатость поверхности в каждом конкретном случае следует до определенного предела. Слишком большое снижение шероховатости приводит к ухудшению условий смазки, так как на очень чистых поверхностях плохо удерживается смазочный слой. Поэтому поверхность, покрытая пористым хромом, лучше удерживает смазку, чем поверхность с гладким хромовым покрытием.
Рис. 9. Влияние шероховатости поверхности
на скорость изнашивания
От шероховатости зависит и стабильность неподвижных посадок. При запрессовке детали наблюдается сглаживание микронеровностей, приводящее к уменьшению фактического натяга. В связи с этим уменьшение прочности соединения деталей обнаруживается при более шероховатых поверхностях.
|
|
Шероховатость и волнистость поверхности сильно влияют на контактную жесткость стыков сопрягаемых деталей. Уменьшая шероховатость и волнистость путем тонкого шлифования, шабрения или тонкой притирки, удается повысить несущую поверхность детали на 80 - 90% и тем самым повысить контактную жесткость.
Состояние поверхностного слоя детали отражается на ее эксплуатационных свойствах. Установлено, что создание в поверхностном слое наклепа и остаточных напряжений сжатияв большинстве случаев повышает усталостную прочность и износостойкость, но одновременно в 1,5 - 2 раза уменьшает коррозионную стойкость деталей. Последнее обстоятельство объясняется тем, что первичная защитная пленка на сильно деформированном металле легче разрушается под влиянием внутренних напряжений, что ускоряет процесс коррозии.
В зависимости от характера наклепа и шероховатости поверхности детали предел усталости у наклепанных образцов благодаря действию сжимающих напряжений повышается на 30 – 80 %, а износостойкость металла – в 2 - 3 раза. Под действием растягивающих напряжений предел усталости для сталей повышенной твердости снижается на 30 % и одновременно уменьшается износостойкость детали.
На снижение качества поверхностного слоя значительное влияние оказывает его структурная неоднородность. Обезуглероженный поверхностный слой, образовавшийся в процессе ковки или штамповки заготовки, снижает предел выносливости детали. При изготовлении ответственных деталей этот слой следует удалить.
Вопросы для самопроверки:
Лекция 7
ТЕХНОЛОГИЧНОСТЬ КОНСТРУКЦИИ ИЗДЕЛИЙ
1. Основные сведения.
2. Показатели технологичности конструкции детали.
3. Технологический контроль конструкторской документации.
