Разграфка и номенклатура карт
Содержание и оформление карт
Классификация и назначение авиационных карт
Авиационные карты по своему назначению делятся на полетные, бортовые, карты целей, специальные справочные.
Полетные карты на земле служат для выбора, прокладки, оцифровки и изучения маршрута, а в полете – для ведения визуальной ориентировки, контроля пути, графических построений.
Бортовые карты предназначены для решения навигационных задач в полете в случае выхода самолета за пределы полетной карты.
Карты целей - служат для определения координат заданных объектов (точек), привязки и дешифровки аэрофотоснимков, визуальной ориентировки и выхода на малоразмерные цели (объекты)
Специальные карты – служат для решения навигационных задач с помощью радиотехнических средств. На них наносятся линии пеленгов, линии равных азимутов и другие линии положения.
Справочные карты – применяются для получения справочного материала, необходимого при подготовке к полету. К ним относятся карты магнитных склонений и карты часовых поясов.
|
|
|
Содержанием (нагрузкой) карт называется степень отражения объектов и топографических элементов местности на карте.
На авиационные карты наносятся географические объекты и элементы местности, которые являются для авиации основными ориентирами (гидрография, населенные пункты, дороги, рельеф, промышленные объекты). На картах малообжитых районов показываются отдельные строения. Обозначение отдельных объектов сопровождается пояснительными надписями. Для большей наглядности авиационные карты издаются многокрасочными. Многие цвета условных знаков соответствуют окраске изображаемых объектов, облегчая чтение карты.
Каждая карта издается на отдельных листах, имеющих определенные размеры по долготе и широте.
Разграфка – это система деления карты на отдельные листы.
Номенклатура – это система обозначения отдельных листов карт.
Разграфка бывает прямоугольной и международной.
Прямоугольная разграфка получается путем деления картографического материала на отдельные листы карт прямоугольной формы. Рамка такого листа не совпадает с меридианами и параллелями. При этой разграфке листы обозначаются арабскими цифрами: Лист 1, Лист 2 и т.д. Такая разграфка применяется для карт масштаба: 1: 2500000 (1см = 25км.) и мельче.
В этой разграфке каждое полушарие от экватора к северу и к югу до широт 88º делится на 22 пояса (ряда) в каждом полушарии по 4º в каждом ряду. Ряды обозначаются буквами латинского алфавита A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V. – Всего 22 буквы по количеству рядов. Кроме того земной шар делится по долготе на 60 колонн через 6º. Счет рядов идет от экватора к Северу и Югу, а счет колонн ведется от меридиана 180º с Запада на Восток и обозначается арабскими цифрами 1, 2, …….60. В результате деления рядов и колонн получаются листы карт размером 4º по широте и 6º по долготе. Меридианы и параллели служат рамками листа карты. За основу в этой разграфки взят лист карты масштаба 1:1000000. Номенклатура такого листа состоит из обозначения ряда (латинской буквы) и номера колонки (арабской цифры). Например О – 44.
|
|
|

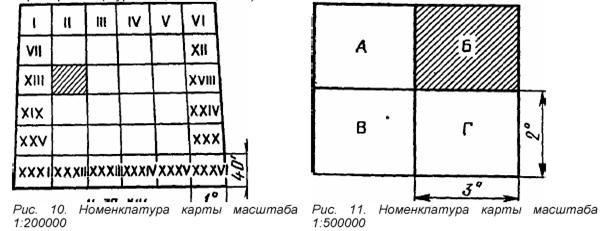

Чтобы получить карты более крупного масштаба лист карты масштаба, карта масштаба 1: 1.000.000 делится на отдельные листы:
- на 4 листа для карты м – ба 1: 500.000 (1см. = 5км).
- на 36 листов для карты м – ба 1: 200.000 (1см = 2км).

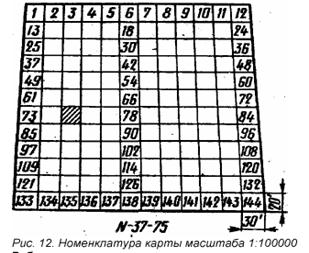

- на 144 листа для карты м – ба 1: 100.000 (1 см = 1км).
|
|
|
|
|
|
|
|
|
| ||||
|
|
Масштабом карты называется отношение длины линии на карте к длине соответствующей линии на земной поверхности.
Главный масштаб М показывает во сколько раз уменьшен земной шар при проектировании его на плоскость. М = 1:1000000 – 1см на карте = 1000000см. на земной поверхности. М = 10.000.00, или 1см. ==10 км.
Частный масштаб – это масштаб в данной точке по данному направлению. На картах указывается только главный масштаб в нижнем обрезе карты.
Численный масштаб – это дробь, у которой в числителе единица, а знаменатель показывает, во сколько единиц расстояния на земле уменьшены при нанесении их на карту.
Линейный масштаб – это графическое выражение численного масштаба, т.е. это линия, разделенная на равные отрезки, обозначенные числами, показывающими каким расстояниям на местности соответствуют эти отрезки.
