Схемы главного тока в ДЭГУ переменного тока

Частота вращения дизелей меньше чем у турбин, поэтому в дизельных электрических гребных установках (ДЭГУ) применяют янополюсные синхронные генераторы. Для устранения уравнительных токов, возникающих при параллельной работе, каждый генератор имеет свой возбудитель. ГЭД также имеют отдельные возбудители, не связанные с валом ГЭД. Типовая схема цепи главного тока ДЭГУ имеет вид, показанный на рисунке 6.2.

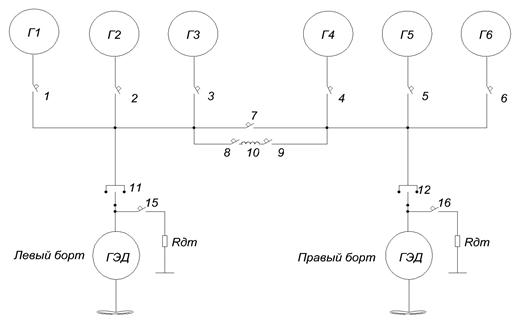

Рис.6.2. Типовая схема цепи главного тока ДЭГУ

Переключатели 1-6 подключают генераторы. При включении генераторов правого и левого борта на параллельную работу под нагрузкой проводят грубую синхронизацию, подключая реактор 10 переключателями 8 и 9, а после синхронизации включают переключатель 7. Переключатели 11 и 12 осуществляют реверс ГЭД, а выключатели 15 и 16 включают сопротивление динамического торможения. Частота вращения ГЭД изменяется изменением частоты вращения дизель - генераторов.

На судах с единой энергетической системой генераторы питают как ГЭД, так и общесудовую сеть. Схема цепи главного тока при 4-генераторах в этом случае имеет вид, показанный на рисунке 6.3.

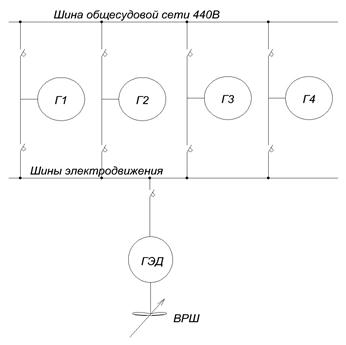

Рис.6.3. Схема цепи главного тока при 4-генераторах

Например: в морозильных рыболовных траулерах, морозильные установки и механизмы перегрузки и переработки работают на полную мощность при приеме рыбы, а при переходе потребляют меньше мощности. Зато при переходах увеличивается мощность ГЭД. Существуют и другие схемы цепей главного тока ДЭГУ переменного тока.
