Аксонометрические проекции

Рисунок 3.3

Проецирование отрезка прямой

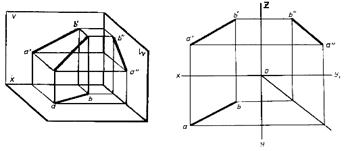

Для построения комплексного чертежа отрезка прямой АВ (рис. 3.3) необходимо построить проекции концов отрезка – точки А и точки В и соединить проекции точек прямой линией.

Аксонометрия – это способ наглядного объемного изображения предметов на чертеже, при котором изображаемый предмет помещается внутри трехгранного угла, образованного плоскостями проекций Н, V, W. Высота, ширина и длина предмета совпадают с осями координат.
