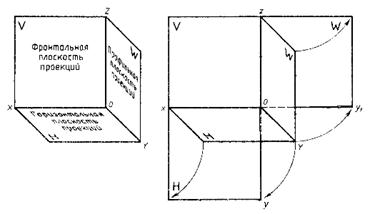

Рисунок 3.1 Ортогональные плоскости проекции
Ортогональное проецирование
Ортогональное проецирование - проецирование на три взаимно перпендикулярные плоскости проекции – H, V, W с помощью лучей, перпендикулярных плоскостям проекции.
Н – горизонтальная плоскость проекций;
V – фронтальная плоскость проекций;
W – профильная плоскость проекций:
Оx, Оy, Оz – оси
координат.
| |
Для получения проекций точки А от нее опускают перпендикуляры на плоскости проекции - H, V, W (рис. 3.2 а).
а –горизонтальная проекция точки А;
а' –фронтальная проекция точки А;
а"– профильная проекция точки А.
| |
Координаты точки А:
ХА - А а″= О аX
YА - А а′ = О аY
ZА - А а =О аZ
| |
Рисунок 3.2 Ортогональное проецирование и комплексный чертеж точки А:
Комплексный чертеж – это чертеж, на котором построены три проекции точки (горизонтальная, фронтальная и профильная). При этом горизонтальная и профильная плоскости проекции развернуты и совмещены с фронтальной плоскостью (рис. 3.2 б). Проекции на плоскости H, V, W строятся по координатам, которые откладываются по осям, между которыми заключена соответствующая плоскость:
горизонтальная проекция (на плоскость Н) строится по координатам ХА и YА;
фронтальная проекция (на плоскость V) строится по координатам ХА и ZА;
профильная проекция (на плоскость W) строится по координатам YА и ZА;
