Процессы выплавки стали также широко изучаются с помощью метода радиоактивных изотопов. С помощью изотопов изучали скорости плавления лома и шлакообразования в мартеновских печах и кислородных конвертерах, интенсивность перемешивания и направленности потоков расплава в ванне мартеновской печи, скорость окисления углерода на ошлакованной и неошлакованной поверхности огнеупоров и т. д.
Время плавления лома в различных сталеплавильных агрегатах составляет значительную долю продолжительности всей плавки (до 40-60% общей продолжительности). До появления метода радиоиндикаторов в литературе отсутствовали какие-либо экспериментальные данные по вопросу плавления металлошихты. В производственных условиях момент окончания расплавления металлошихты определяли весьма условно, например, в мартеновской печи по прекращению известкового кипения.
В опытах, проводившихся в промышленных агрегатах, изменение массы жидкого металла в любой момент времени определяли по уменьшению концентрации изотопа в пробах. В качестве примера на рис. 8.2. для одной из плавок, проведенной с изотопом кобальта-60 в 140-т мартеновской печи Донецкого металлургического завода показан характер уменьшения интенсивности излучения проб (а) и увеличения расчетной массы расплавившегося скрапа (б) во времени.
|
|
Плавление лома в 120-т кислородном конвертере методом радиоактивных вставок изучили на Мариупольском комбинате им. Ильича. Закономерности кинетики плавления лома в виде сплошных массивных заготовок имеют значение для определения максимальной предельной толщины стальной шихты, проплавляемой за время продувки. В стальной болванке диаметром 160 - 190 мм и длинной 250 - 400 мм высверливали отверстие, в которое заделывали изотоп фосфора-32 или стронция-89. По времени между моментами ввода болванки в конвертер и моментом появления радиоактивности в шлаке определяли скорость плавления. Получили, что средняя скорость плавления такой болванки составляет около 330 мм/ч.
Результаты изучения скорости плавления лома в кислородных конвертерах и мартеновских печах используются при разработке мероприятий по сокращению продолжительности плавок металла. Сокращение периода плавки позволяет увеличить число плавок в сутки и увеличить производительность цеха.
При определении скорости шлакообразования, как и при изучениии процессов плавления лома, применяют методы изотопного разбавления и радиоактивных вставок.
Изотоп кальция-45 (стронция-89 и т. д.) вводят в ванну мартеновской печи или конвертера и по изменению концентрации изотопа в пробах определяют изменение массы шлака и скорость шлакообразования. Кривая изменения радиоактивности шлака с течением времени подобна кривой радиоактивности проб металла при изучении плавления лома в мартеновской печи (см. рис. 8.2). Было найдено, что в основных
|
|
Рисунок 8.2 – Зависимость интенсивности излучения проб (а) и массы расплавившегося скрапа (б) от времени

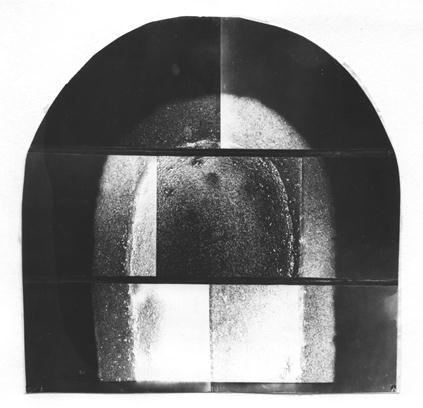

Рисунок 8.3 – Фотография авторадиограммы среднего поперечного темплета листового слитка массой 20 т
мартеновских печах и кислородных конвертерах скорость шлакообразования определяется скоростью растворения извести в расплаве окислов железа, кремния и марганца. Между скоростями плавления лома и шлакообразования существует прямопропорциональная зависимость: все факторы, ускоряющие плавление лома (см. выше), приводят к ускорению процессов формирования шлака. Последнее объясняется очевидно, тем, что скорость всех процессов в ванне определяется тепловой мощностью печи или скоростью нагрева ванны.
