Работа приводного передатчика на связь

Контрольно-измерительная аппаратура (КИА).

Низкочастотный канал

Предназначен для получения колебаний низкой частоты, которые используются для модуляции передатчика и управления этими колебаниями от устройства автомата передачи сигналов (АПС), ручного ключа в режиме тональной телеграфии, а также от микрофона или магнитофона.

НЧ канал состоит:

- микрофона;

- УНЧ;

- Модулятора;

- АПС;

- Тональный генератор.

С помощью микрофона происходит преобразование звуковых колебаний в электрические. УНЧ осуществляет усиление звуковых колебаний по напряжению. Помимо микрофона на УНЧ могут подаваться колебания звуковой частоты от магнитофона или электрического проигрывателя. Усиленные колебания подаются на модулятор, где осуществляется усиление звуковой частоты по мощности. Для АМ ВЧ колебаний в усилители мощности. Тональный генератор вырабатывает колебания с частотами 400 и 1020 кГц, которые используются для получения тонально-модулированного по амплитуде ВЧ колебания передатчика при работе от АПС или ТЛГ ключа. Коммутирующее устройство (КУ) (реле, переключателей) обеспечивает выбор определенных св. в схемы управляющих работой передатчика для создания требуемого вида и рода работы радиостанции.

АПС выполняет роль автоматического ТЛГ ключа, он включается при работе радиостанции на привод и управляет работой коммутирующего устройства таким образом, что обеспечивается передача тонально модулированных позывных.

Состоит из модулятора и каскада самопрослушивания. Модулятор служит для контроля и измерения глубины модуляции передатчика. Каскад самопрослушивания представляет собой устройство контролирующее работу передатчика. Прослушивание сигналов происходит при помощи головных телефонов. Контроль работы передатчика может производиться как при модуляции так и при работе передатчика незатухающих колебаний.

АРК –8 может управляться как дистанционно так и местно ПДУ общий для БПРМ и ДПРМ. Дистанционное управление осуществляется с КДП по одной паре проводов. Вторая пара проводов используется для передачи сигнализации о состоянии радиостанции. На пульте управления диспетчера имеются сигнальные лампочки «нормальная работа первого комплекта», «нормальная работа второго комплекта», «авария». Лампочки загораются:

1. при отказе 1-го или 2-го комплектов радиостанции;

2. неисправности МРМ;

3. пожар на объекте;

4. нарушение охранной сигнализации.

Работа приводного передатчика на «Привод»

Передача производится здесь автоматически от АПС двухбуквенным позывным двухкратно с периодом повторения двухкратных позывных: 15 сек (АПС непрерывно), 30 сек (АПС без пауз), 60 сек (АПС с паузой).

Когда контакты АПС замкнуты антенна передатчика изучает колебания ВЧ. В соответствии с этим от АПС происходит амплитудная модуляция несущей частоты тональными колебаниями, а в момент паузы модуляция отсутствует.

Род работы «Привод»

Вид работы «ТЛГ», «А₁»

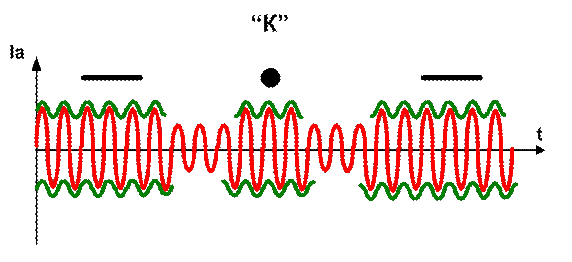

Работа передатчика в режиме ТОН аналогична ТЛГ. Отличия: в режиме ТОН на защитные сетки ламп относительно УМ подается U – 170 В, в результате мощность, а значит и дальность передатчика уменьшается, но появляется возможность принимать тональные позывные любым приемником в этом диапазоне.

Род работы «Привод»

Вид работы «ТОН», «А₂»

Работапередатчика в режимеТОН аналогичен ТЛГ. Отличие: в режиме ТОН на защитные сетки ламп подается -170 В в результате мощность и дальность передатчика уменьшается, но появляется возможность принимать тональные любым приемником.

Род работы «Привод»

Вид работы «ТЛФ», «А₃»

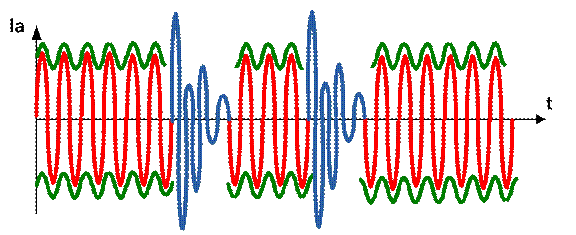

На защитные сетки ламп УМ подается напряжение смещения – 170 В. Амплитуда несущей частоты осуществляется от двух источников:

1. Модуляция от тонального генератора в момент подачи позывных от АПС.

2. Модуляция звуковой частоты от микрофона, с проигрывателя в момент паузы между позывными. При этом на фоне микрофонной передачи будут сложные позывные радиостанции.

При этом используется ручная манипуляция с помощью ТЛГ ключа или работа с микрофоном в ТЛФ режиме. Род работы «Связь». Вид работы «ТЛГ» – это вид работы при котором в соответствии с манипуляцией в ручную ТЛГ ключом в момент паузы происходит прерывание ВЧ колебаний, а в момент передачи сигнала (при нажатом ключе) происходит излучение незатухающих колебаний несущей частоты.

Род работы «Связь»

Вид работы «ТОН»

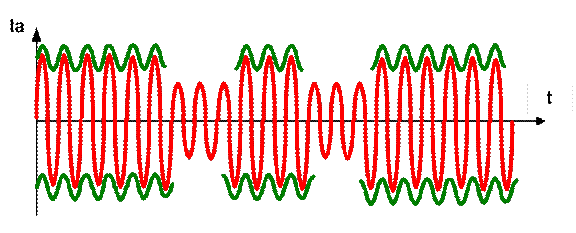

Это вид работы при котором в момент передачи сигнала (при нажатом ключе) происходит амплитудная модуляция несущей частоты тональной частотой, а в момент паузы генерируется немодулированная несущая частота.

Род работы «Связь»

Вид работы «Телефон»

Примечание: этот вид и род работы производится в случае отказа основных самолетных радиосредств.

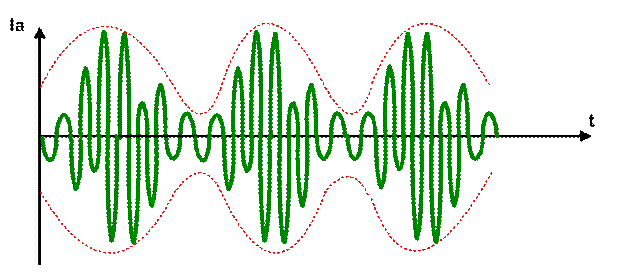

Это вид работы при котором передающая несущая частота модулируется по амплитуде звуковой частотой от микрофона. Тональный генератор отключен. На защитные сетки ламп оконечного УМ подается напряжение смещения – 170 В, при этом экипаж принимает информацию через приемник АРК. В данном случае имеет место односторонняя связь.
