Системы пенного и углекислотного тушения

Принцип пенотушения заключается в изоляции горящей поверхности от кислорода воздуха слоем пены.

Система пенотушения наиболее эффективна при тушении горящих нефтепродук-

тов, поэтому она применяется для тушения пожара на танкерах, в МО и цистернах топли-

ва и масла (рис. 7.24).

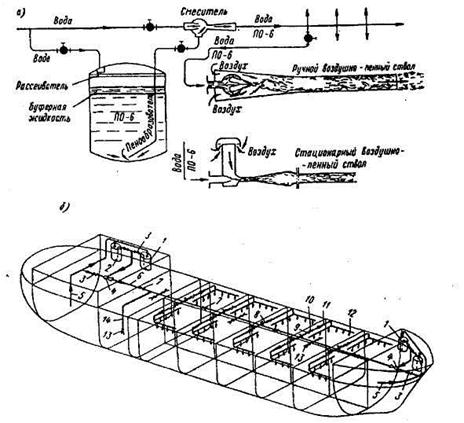

Рис. 7.24. Пенотушение с внешним пенообразователем:

а - схема получения пены; б - система воздушно-механического пенотушения на танкере:

1 - баллон с пенообразователем; 2 - сифонная трубка; 3 - запорный клапан; 4 – сме

ситель; 5 - трубопровод от водопожарной системы или отдельного насоса; 6 - пенопровод; 7 - отсечной клапан или клинкет, 8 -дистанционно управляемый клапан с пневматическим приводом для пуска в работу воздушно-пенного ствола; 9 - стационарный воздушно-пен-

ный ствол; 10 - мембрана для предотвращения выхода паров нефтепродуктов из танка;

11 - отросток пенопровода в грузовой танк; 12 - пеносливная перфорированная труба в верхней части танка; 13 - пожарные рожки для подсоединения пожарных рукавов с воз-

душно-пенными стволами (= 70 мм); 14 - отросток пенопровода в насосное отделение для подсоединения переносного воздушно-пенного ствола

На судах применяется система с внешним пенообразованием (рис. 7.24, а).

Пенообразователь выдавливается водой через буферную жидкость (для исключе-

ния смешивания); кратность пены от 1:10 до 1:100.

Производительность стационарного ствола до 100-150 м³ пены в минуту, а ручных - 8 м³ /мин.

Система углекислотного тушения применяется в грузовых трюмах (не портит груз), МО, фонарных, малярных, багажных отделениях, помещениях аварийных генераторов, насосных отделениях.

Принцип работы системы заключается в том, что газом СО₂ (более тяжелым, чем воздух) заполняется помещение вытесняя кислород воздуха.

На судах в системе углекислотного тушения применяют жидкую углекислоту, кото

рая хранится в баллонах под давлением ~13МПа (130 at).

При переходе в газообразное состояние объем увеличивается в 450 раз. Баллоны емкостью 40л содержат по 25 кг жидкой углекислоты. Их устанавливают группами по 10-12 баллонов с дистанционным приводом к клапанам. До пуска СО₂ в помещение звуковые и световые сигналы извещают о необходимости покинуть помещение для исключения жертв.
