Ориентирование линий на местности
Ориентировать линию – значит определить её направление относительно истинного или магнитного меридиана. Направление истинного меридиана в данной точке определяется астрономически, магнитного – с помощью магнитной стрелки. Для ориентирования линий установлены соответствующие углы, которые называются азимутами, дирекционными углами и румбами.
Азимутом называется горизонтальный угол, отсчитываемый от северного направления меридиана по ходу часовой стрелки до направления данной линии. Таким образом, азимуты могут изменяться в пределах от нуля до 360О рис. 4,а)
Азимут называют истинным, если он отсчитывается от истинного меридиана и магнитным, если он отсчитывается от магнитного меридиана. Азимут одной и той же линии в разных её точках различен(рис. 4,б)
Угол в данной точке поверхности земли между её меридианом и линией, параллельной осевому меридиану, называется сближением меридиана. Сближение меридианов зависит от широты и долготы точки на поверхности земли.
|
|
|
Дирекционным углом называется горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии ему параллельной, по ходу часовой стрелки до направления данной линии (рис. 4,в). В отличие от азимута, дирекционный угол одной и той же линии всегда одинаков.
 |

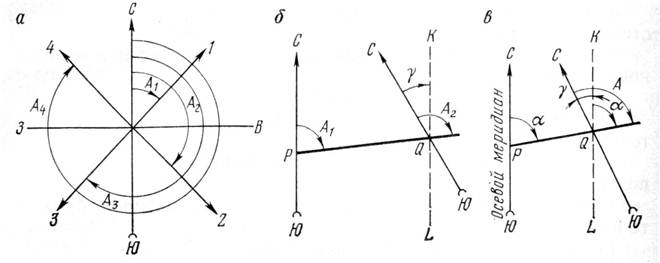

Рис. 4. Азимуты и дирекционные углы.
Между азимутами и дирекционными углами существует однозначная связь. То есть азимут равен алгебраической сумме дирекционного угла и сближения меридианов.
Румбом называется острый угол, отсчитываемый от меридиана до направления заданной линии (рис. 5,а). Румбы изменяются в пределах от 0 до 90О и сопровождаются названиями СВ, ЮВ, ЮЗ, СЗ. Если румбы отсчитываются от истинного, магнитного или осевого меридиана, их называют соответственно, истинными, магнитными или осевыми (рис. 5 б,в).
Зная азимуты можно вычислять румбы и наоборот.
 |

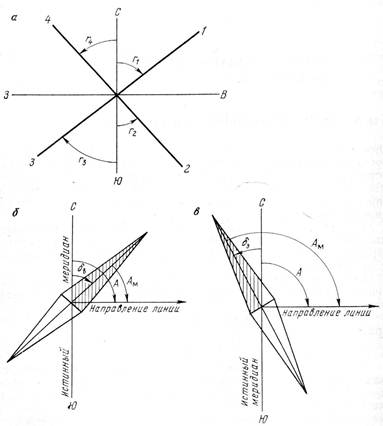

Рис. 5. Румбы и магнитные азимуты
